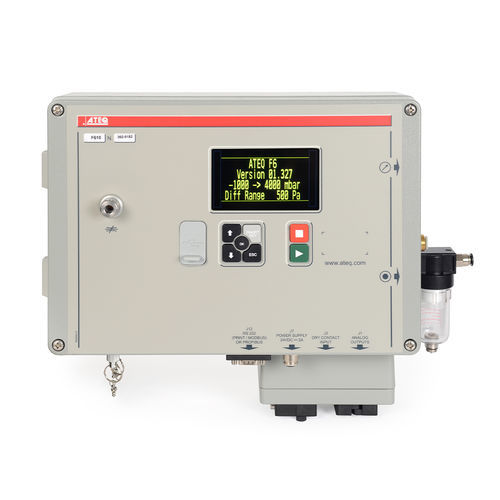

Testeur d'étanchéité électropneumatique F610

de pressionnumériqueà chute de pression différentielle

Présentation
Le F610 d'ATEQ est un testeur d'étanchéité par chute de pression différentielle logé dans un boîtier étanche IP54, conçu pour le contrôle qualité industriel en environnements agressifs (poussière, huile). Il intègre une électronique et un module de mesure mis à jour, une interface opérateur et des accessoires pour des cycles de test rapides et reproductibles.

Applications

• Production et assemblage automobile
• Électroménager
• Dispositifs médicaux
• Aéronautique
• Défense
• Composants fluides et électriques
• Emballages alimentaires et cosmétiques

Caractéristiques principales

• Mesure de fuite par chute de pression différentielle (pression et vide)
• Plages pleine échelle : 50 Pa, 500 Pa, 5000 Pa
• Régulateur mécanique ou électronique optionnel du vide à 20 bar
• Jusqu'à 128 programmes
• Paramétrage en ligne via USB ; modes USB maître/esclave
• Interface en 2 langues (anglais + autre)
• Étalonnage manuel en face avant avec fuite calibrée
• Stockage des données sur mémoire interne ou clé USB ; carte mémoire optionnelle pour archivage

Modes d’essai

• ΔP (Pa, 1/10 Pa)
• ΔP/t (Pa/s, 1/10 Pa/s)
• Unités de débit (sccm, mm3/s, cm3/s, cm3/min, cm3/h…)
• Test de blocage
• Test d’éclatement
• Test de composants scellés
• Modes sur mesure selon application

Caractéristiques de mesure — Mesure de chute de pression

• 50 Pa : ±(1,5% Lecture + 0,5 Pa) — Résolution 0,01 Pa
• 500 Pa : ±(0,5% Lecture + 0,5 Pa) — Résolution 0,1 Pa
• 5000 Pa : ±(0,5% Lecture + 5 Pa) — Résolution 1 Pa
• Précision = linéarité + répétabilité + hystérésis ; précision laboratoire en option

Format de communication

• RS232 : imprimante, Modbus RTU
• USB esclave : supervision PC (WinAteq 300, Sésame)
• USB maître : export paramètres et résultats sur clé USB
• Modules Fieldbus optionnels : Profibus, DeviceNet, Profinet, Ethernet/IP, EtherCAT

Technologie
La méthode par chute de pression différentielle utilise un volume de référence pour tester la pièce et compense les variations de pression et de température ambiantes. Le capteur différentiel mesure la différence entre deux circuits, ce qui maintient la précision indépendamment de la pression d'essai.

Modes de mesure additionnels

• Mesure directe : pression identique dans pièce testée et référence ; le capteur différentiel mesure la variation
• Mode désensibilisé : mesure des fuites importantes via un capteur de pression lorsque le seuil de rejet dépasse la pleine échelle du capteur différentiel

Fiche technique
Fiche produit détaillée (PDF) disponible avec toutes les caractéristiques et spécifications.

Caractéristiques / Spécifications techniques

• Modèle : F610
• Marque : ATEQ
• Poids : 10 kg
• Dimensions (L x H x P) : 380 x 287 x 120 mm
• Alimentation : 24 V DC / 2 A ou 100–240 V AC / 50 W
• Température de fonctionnement : +5 °C à +45 °C
• Température de stockage : 0 °C à +60 °C
• Plages de mesure (ΔP F.S.) : 50 Pa, 500 Pa, 5000 Pa
• Programmes / Mémoire : 128 programmes ; mémoire interne ou clé USB ; carte mémoire optionnelle (jusqu’à 1 million de résultats)
• Entrées/Sorties et automatisation : 9 entrées / 5 sorties locales ; option 6 entrées / 6 sorties 24 V programmables ; 2 sorties pneumatiques
• Alimentation pneumatique : commande 4/6 bar ; pression d’alimentation 1–2 bar au-dessus de la pression d’épreuve ; air propre et sec (ISO 8573-1)
• Interface : écran couleur graphique, commandes par menus ; SMART KEY programmable
• Régulation : régulateur mécanique ou électronique ; double pression en option
• Normes : conformité RoHS
