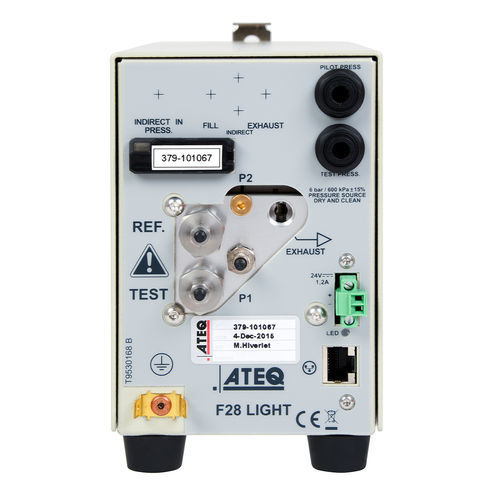

Testeur d'étanchéité à chute de pression différentielle F28 Light

pour automatismepour emballageblister

Présentation
Le F28 Light est un testeur d'étanchéité compact à haute vitesse basé sur la méthode de chute de pression différentielle, conçu pour le contrôle qualité industriel. Son faible encombrement permet un montage proche de la pièce testée afin de minimiser le volume de tuyauterie et d'optimiser les conditions de mesure. Jusqu'à 50 modules peuvent être mis en réseau et supervisés via Ethernet (Modbus IP) avec interface tactile pour la surveillance intégrée.

Applications

• Emballages et joints
• Blisters
• Montres et petits ensembles mécaniques
• Téléphones mobiles et boîtiers électroniques
• Raccords pneumatiques et hydrauliques
• Contrôles en ligne et bancs d'essai

Caractéristiques principales

• Principe de mesure : chute de pression différentielle
• Modes de mesure : direct / composants scellés / mode désensibilisé
• Régulation de pression intelligente sans régulateur mécanique ; remplissage automatique en option
• Régulation électronique disponible en option
• Unités : Pa, Pa/s, sccm
• Vannes de remplissage et de vidange intégrées ; montage sur rail DIN
• Réseau Ethernet jusqu’à 50 modules (Modbus IP)
• Dimensions compactes et faible poids pour installation au plus près de la pièce

Caractéristiques de mesure

• 0 – 50 Pa — ±(1,5 % lecture + 0,5 Pa) — résolution 0,01 Pa
• 0 – 500 Pa — ±(1 % lecture + 1 Pa) — résolution 0,1 Pa
• 0 – 5000 Pa — ±(1 % lecture + 10 Pa) — résolution 1 Pa
• Précision = linéarité + répétabilité + hystérésis ; étalonnage laboratoire en option

Spécifications techniques

• Modèle : F28 Light
• Résolution maximale : jusqu’à 0,01 Pa (selon la plage)
• Dimensions (HxLxP mm) : Mini 141,5 x 200 x 97 — Maxi 155,5 x 234,5 x 97
• Poids : ~3,5 kg
• Régulation : régulateur mécanique ou électronique (option vide à 5 bar)
• Vannes : remplissage et vidange intégrées
• Réseau : Ethernet (Modbus IP) pour jusqu’à 50 modules
• Montage : rail DIN
• Conformité environnementale : RoHS

Alimentation électrique et pneumatique

• Électrique : 24 V CC / 1,6 A (adaptateur 110–230 V AC inclus)
• Air : air propre et sec requis ; qualité de l'air selon ISO 8573-1
• Entrée pression de test : nécessite un régulateur externe

Conditions d'utilisation

• Température de fonctionnement : +5 °C à +45 °C
• Température de stockage : 0 °C à +60 °C

Résumé technologique
La méthode de chute de pression différentielle utilise un volume de référence pour comparer la pièce testée à un circuit de référence stable, compensant les variations de pression et de température ambiantes. Seule une fuite sur la pièce fait bouger la membrane du transducteur, ce qui permet de conserver la précision indépendamment de la pression absolue de test en mesurant la différence de pression entre deux circuits plutôt que la pression par rapport à l'atmosphère.
