Débitmètre à pression différentielle MF570

volumiquemassiquepour air

Présentation

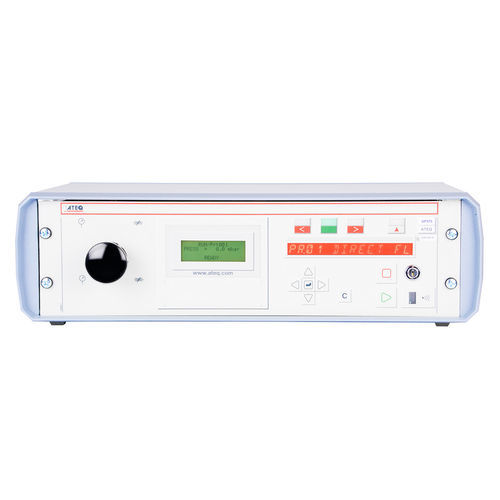

Le MF570 d'ATEQ est un testeur de micro-débit différentiel qui associe cycles rapides et mesure de fuite haute précision. Il combine la mesure de la perte de charge différentielle et la stabilité du débit via un élément à flux laminaire. L'élément de mesure est intégré dans un module unique et l'appareil propose les unités SI, USA (SAE) et des unités personnalisées, avec affichage de la température ambiante et de la pression atmosphérique.

Applications

• Détection de fuites et contrôle de débit
• Sièges de soupapes
• Réducteurs
• Composants hydrauliques
• Moteurs
• Contrôle des aérosols
• Injecteurs

Caractéristiques principales

• Plages de mesure : 2 / 20 / 200 ml/min
• Unités de mesure : SI, USA (SAE) et unités personnalisées
• Affichage température ambiante et pression atmosphérique
• Élément de mesure totalement intégré
• 16 programmes utilisateur

Régulation mécanique de la pression

• Vide
• 5–50 kPa
• 20–400 kPa
• 500–900 kPa
• 500–1600 kPa

Régulation électronique de la pression

• Vide
• 1–10 kPa
• 5–50 kPa
• 20–200 kPa
• 50–500 kPa
• 100–1000 kPa
• 100–1600 kPa
• 100–2000 kPa

Format de communication

• RS232 : imprimante, PC et modules mémoire
• RS232 : télécommande intelligente RC5
• RS485 : réseau ATEQ
• Affichage date/heure, choix de la langue et des unités, personnalisation des tests

Environnement / Normes
Conformité ROHS indiquée.

Gammes de mesure (débit)
Gamme | Exactitude | Résolution max
2 ml/min | ±2,5 % du débit + 0,002 ml/min | 0,001 ml/min
20 ml/min | ±2,5 % du débit + 0,02 ml/min | 0,01 ml/min
200 ml/min | ±2,5 % du débit + 0,2 ml/min | 0,1 ml/min

Mesure de la pression
Gamme | Exactitude | Résolution max
Toutes gammes | P + 2 digits | 0,01 % de l'échelle complète

Technologie
La technologie Mass Flow convertit la masse d'air traversant un élément à flux laminaire en une valeur de fuite (ex. : cm3.atm/h). Le système gère les pièces à fortes fuites en ligne sans réinitialisation et évite les éléments chauffants pour la mesure de la masse d'air, réduisant la sensibilité à la contamination. L'appareil permet des tests jusqu'à 20 bar (300 PSI) et intègre une compensation de température pour améliorer la précision.

Options

• 7 entrées / 5 sorties
• 2 sorties pneumatiques pour contrôle des connecteurs d'étanchéité
• 6 sorties programmables 24 V pour connexion externe
• Régulateur électronique
• Double pression
• Vanne haute vitesse
• 2 sorties analogiques (courant ou tension)
• Bus de terrain

Caractéristiques / Spécifications techniques

• Modèle : MF570
• Marque : ATEQ
• Poids : Environ 7 kg
• Dimensions (L×H×P) : 537 × 157 × 381 mm
• Alimentation externe : 24 VDC / 1,6 A ou 110–240 VAC
• Température de fonctionnement : +10 °C à +45 °C
• Température de stockage : 0 °C à +60 °C
• Interface : touches de navigation ; écran LCD 4 lignes ; voyants résultats
• Alimentation en air : air propre et sec (norme qualité ISO 8573-1)
• Plages et précisions de débit : 2 / 20 / 200 ml/min comme spécifié ci-dessus
• Précision mesure de pression : P + 2 digits ; résolution max 0,01 % de l'échelle
• Unités : SI, USA (SAE) et unités personnalisées
• Programmes : 16 programmes utilisateur
• Élément de mesure : module totalement intégré
• Communications : RS232, RS485, support télécommande, affichage date/heure, choix langue et unités
• Options/E/S : sorties pneumatiques et numériques, sorties analogiques et bus de terrain
