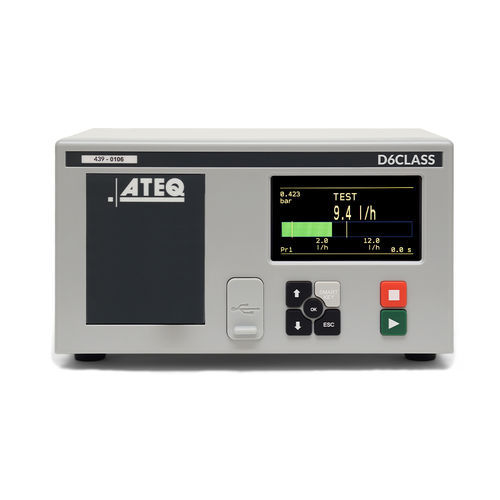

Testeur PROFIBUS D6 CLASS

de bus de terrainde débità flux laminaire

Présentation
Fort de plus de 50 ans d'expérience et de 300 000 testeurs installés dans le monde, ATEQ présente le testeur de débit D6 CLASS : nouveau module électronique, nouveau module de mesure, nouvelle interface et nouveaux accessoires conçus pour améliorer le contrôle qualité et fournir des cycles de test fuite/débit rapides et précis.

Applications

• Contrôle de débit : cuisinières, fours, robinets gaz, vannes, brûleurs, briquets
• Détection de fuite : sièges de soupape, boîtes de vitesse, composants hydrauliques, moteurs
• Contrôle des aérosols, injecteurs et composants similaires

Caractéristiques

• Mesure de débit en test direct ou indirect
• Mode de mesure en continu
• Large plage de mesure de débit
• Support des unités USA, S.I. et unités client
• Mesure en conditions standard ou personnalisées
• Débit recalculé à la pression nominale
• Élément de mesure entièrement intégré dans un seul module
• 128 programmes
• Régulateur mécanique ou électronique du vide à 10 bar
• Réglage en ligne via USB
• 2 langues (anglais + une autre)
• Étalonnage manuel en face avant avec fuite étalon
• Stockage des données sur mémoire interne ou clé USB

Format de communication flexible

• RS232 : imprimante, Modbus RTU
• USB esclave : supervision PC (WinAteq 300, Sesame)
• USB maître : clé USB pour transfert (paramètres, résultats, ...)
• Fieldbus optionnel : Profibus, DeviceNet, Profinet, Ethernet/IP, Modbus RTU

Environnement
Conforme à la norme RoHS

Plages de mesure (MESURE DE DÉBIT)
Plage l/h — Précision — Résolution max l/h
1 — ± (2.5% F + 0.001 l/h) — 0.0001
5 — ± (2.5% F + 0.005 l/h) — 0.0001
30 — ± (2.5% F + 0.03 l/h) — 0.001
80 — ± (2.5% F + 0.08 l/h) — 0.001
150 — ± (2.5% F + 0.15 l/h) — 0.01
500 — ± (2.5% F + 0.5 l/h) — 0.01
1500 — ± (2.5% F + 1.5 l/h) — 0.1
4000 — ± (2.5% F + 4 l/h) — 0.1
10000 — ± (2.5% F + 10 l/h) — 1
F = Débit

Options

• 9 entrées / 5 sorties locales compatibles avec la série 5
• Régulateur électronique
• 6 entrées / 6 sorties 24 V programmables pour automatisation externe
• Capillaire externe : proche de la prise d'essai
• Vanne d'isolement / vidange / dérivation
• 2 sorties pneumatiques pour commande de connecteurs d'étanchéité
• Carte mémoire pour archivage des résultats (jusqu'à 400 000)

Technologie
Principe de mesure par écoulement laminaire : le gaz circule dans un tube d'écoulement calibré générant une chute de pression mesurée par un capteur de pression différentielle. La différence de pression entre l'entrée et la sortie de l'élément laminaire est mesurée pour déterminer le débit. La pression de la pièce testée est mesurée par un capteur dédié.

Fiches techniques
Datasheet et brochure produit disponibles (English).

Caractéristiques / spécifications techniques

• Modèle : D6 CLASS
• Poids : 7 Kg
• Dimensions (L x H x P) : 250 x 150 x 360 mm
• Alimentation électrique : 24 VDC / 2 A ou 100-240 VAC / 50 W
• Température de fonctionnement : +5°C à +45°C
• Température de stockage : 0°C à +60°C
• Interface : écran couleur graphique avec commandes menu ; bouton programmable SMART KEY
• Alimentation en air : air propre et sec ; appliquer la norme de qualité d'air (ISO 8573-1)
