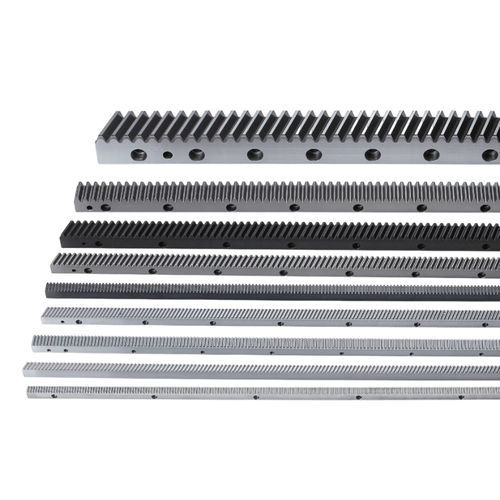

Crémaillère hélicoïdale CHTMH10010-DIN10
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Denture
- hélicoïdale
- Longueur
1 000 mm
(39,37 in)
Description
Aperçu du produit
Données techniques
Unité
mm
Caractéristiques / spécifications techniques
- Matériau : S50C
- Angle d'hélice (droite) : 19°31'42"
- Trempé : Dureté HRC50-55
- Finition : Fraisé, dents trempées et sablées
Données techniques
- Profil de denture : Hélicoïdal
- Code produit : CHTMH
- Module (M) : 10
- Traitement des dents : Fraisé
- Traitement thermique : Trempé
- Qualité (Q) : DIN 10
- Matériau : S50C
- Plage de longueur (L) : 960-1017.88
- Longueur (L) : 1000.00
- L2 : 35.1
- Nombre de dents (Z) : 30
- Largeur (B) : 99
- Hauteur (A0) : 99
- Hauteur au pignon (A1) : 89
- D : 62.5
- I : 125
- Nombre de perçages (N°) : 8
- A : 32
- ød1 : 33
- øD : 48
- E : 32
- D1 : 125
- I1 : 750
- ød2 : 19.7
- Chanfrein (f) : 5
- Erreur totale de pas (Fp) : 0.200
- Plage de force d'avance max (kN) : ＞100
- Force d'avance max (kN) : 135.18
- Poids (KG) : 63.0
- Angle d'hélice droit (β) : 19°31'42"
Unité
mm
Caractéristiques / spécifications techniques
- Profil de denture : Hélicoïdal
- Code produit : CHTMH
- Module (M) : 10
- Matériau : S50C
- Qualité : DIN 10
- Longueur (L) : 1000.00 mm (Plage : 960-1017.88 mm)
- Nombre de dents (Z) : 30
- Largeur B : 99 mm
- Poids : 63.0 kg
