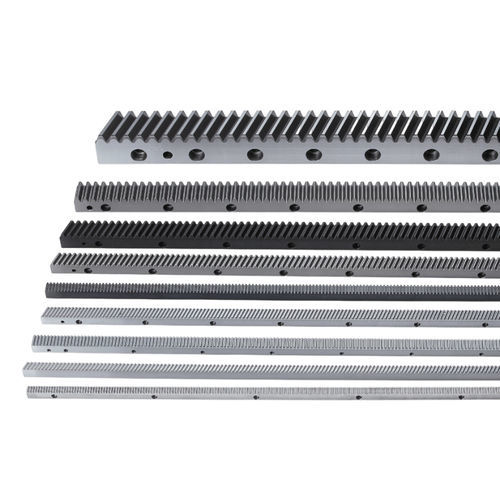

Crémaillère hélicoïdale CHTGH03020-DIN6

en acier au carbonerectifiéede précision

Aperçu du produit
Série CHTGH-DIN6 de crémaillères à dents hélicoïdales rectifiées en S50C. Angle d'hélice droit : 19°31'42". Dents trempées par induction jusqu'à HRC50-55 puis rectifiées ; surfaces de la crémaillère rectifiées sur toutes les faces après trempe. Erreur totale de pas contrôlée à Fp /2000 ≦ 0,046 mm à la température de référence 25°C. Conçue pour des applications de mouvement linéaire à fort couple et faible bruit dans les systèmes CNC et d'automatisation industriels.

Données techniques
Profil de dent : hélicoïdal
Référence produit : CHTGH03020-DIN6
Module (M) : 3
Matériau : S50C
Traitement thermique : trempe par induction (dents trempées)
Traitement des dents : rectifiées
Qualité (Q) : DIN 6
Plage de longueurs (L) : 1920 - 2035,75 mm
Longueur nominale (L) : 2000,00 mm
L2 : 10,3 mm
Nombre de dents (Z) : 200
Largeur (B) : 29 mm
Hauteur (A0) : 29 mm
Hauteur de ligne d'axe (A1) : 26 mm
D : 62,5 mm
I : 125 mm
Nombre de perçages (N°) : 16
A : 9 mm
ød1 : 10 mm
øD : 15 mm
E : 9 mm
D1 : 35 mm
I1 : 1930 mm
ød2 : 7,7 mm
Chanfrein (f) : 2 mm
Erreur totale de pas (Fp) : 0,046 mm
Plage de force d'alimentation max : 10 - 30 kN
Force d'alimentation max : 15,66 kN
Poids : 11,6 kg
Angle d'hélice droit (β) : 19°31'42"

Unité
mm

Caractéristiques / spécifications techniques

• Profil de dent : hélicoïdal
• Référence : CHTGH
• Module (M) : 3
• Matériau : S50C (acier mi‑carbone)
• Traitement thermique : trempe par induction ; dents trempées puis rectifiées
• Classe de qualité : DIN 6
• Plage de longueurs : 1920 - 2035,75 mm (ex. 2000,00 mm)
• Nombre de dents : 200
• Dimensions principales : B=29 mm, A0=29 mm, A1=26 mm, D=62,5 mm, I=125 mm
• Orifices d'installation : quantité 16, ød1=10 mm, ød2=7,7 mm, øD=15 mm, D1=35 mm
• Chanfrein (f) : 2 mm
• Erreur totale de pas (Fp) : 0,046 mm (Fp /2000 ≦ 0,046 mm à 25°C)
• Force d'alimentation max : plage 10-30 kN, max 15,66 kN
• Poids : 11,6 kg
• Angle d'hélice droit (β) : 19°31'42"
• Applications typiques : machines-outils CNC haut de gamme, machines à bois, découpe laser, cintreuses, centres d'usinage 5 axes, systèmes portiques, robots industriels
