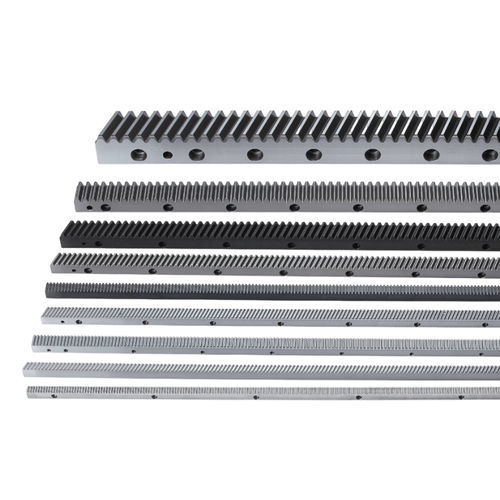

Crémaillère hélicoïdale CHTGH04020-DIN7

rectifiéelinéaire

Aperçu du produit
Crémaillère hélicoïdale conçue pour la transmission linéaire de puissance et les systèmes pignon-crémaillère nécessitant une précision industrielle. Hélice droite, module 4, longueur nominale 2000,00 mm, fabriquée selon la classe de qualité DIN 7.

Données techniques

• Profil de denture : Hélicoïdal (hélice droite)
• Référence produit : CHTGH
• Module (M) : 4
• Traitement des dents : Dents rectifiées
• Traitement thermique : Trempé (HRC50-55)
• Qualité (Q) : DIN 7
• Matériau : S50C (poss. S45C)
• Plage de longueur (L) : 1920–2035.75 mm
• Longueur (L) : 2000,00 mm
• L2 : 13,8 mm
• Nombre de dents (Z) : 150
• Largeur (B) : 39 mm
• Hauteur (A0) : 39 mm
• Hauteur de ligne de pas (A1) : 35 mm
• D : 62,5 mm
• I : 125 mm
• Nombre de perçages (N°) : 16
• A : 12 mm
• ød1 : 10 mm
• øD : 15 mm
• E : 9 mm
• D1 : 33,3 mm
• I1 : 1933,4 mm
• ød2 : 7,7 mm
• Chanfrein (f) : 2 mm
• Erreur totale de pas (Fp) : 0,068
• Plage de force d'avance max (kN) : 10–30
• Force d'avance max (kN) : 25,79
• Masse (kg) : 21,6
• Angle d'hélice droite (β) : 19°31'42"
• Unité : mm

Matériau et traitement thermique

• Acier S50C (option S45C)
• Trempe par induction assurant HRC50-55
• Dents rectifiées; composant rectifié sur toutes les faces après trempe

Montage et compatibilité

• 16 perçages pour fixation ; diamètres clés : ød1 10 mm, ød2 7,7 mm, øD 15 mm
• Dimensions d'installation critiques : D1 33,3 mm, I1 1933,4 mm, L2 13,8 mm
• Conçue pour intégration dans des systèmes pignon-crémaillère industriels respectant les tolérances DIN 7

Informations de commande et manutention

• Référence : CHTGH04020-DIN7
• Longueur standard : 2000,00 mm (autres longueurs dans la plage disponibles sur demande)
• Masse : 21,6 kg — manutention avec équipement adapté
• Préciser matériau et usinages ou besoins de montage spécifiques à la commande
