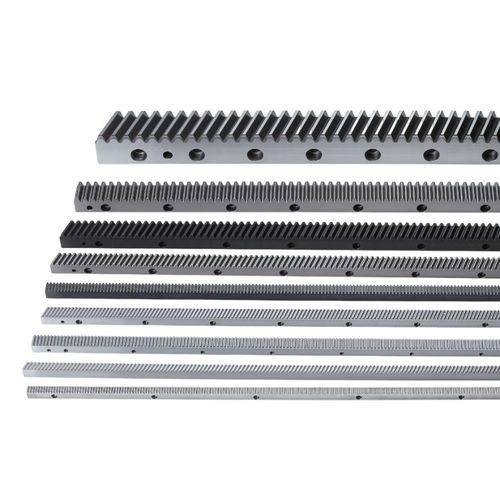

Crémaillère rectifiée CHTGH08010-DIN6

de précisionlinéaire

Aperçu du produit
Crémaillère à dents hélicoïdales rectifiée CHTGH08010-DIN6 en S50C. Angle d'hélice à droite 19°31'42". Dents durcies à HRC50–55 et rectifiées sur les profils dentés et sur toutes les faces après traitement thermique. Erreur totale de pas Fp /960 ≤ 0,040 mm (mesurée à 25°C). Conçue pour les transmissions linéaires de précision dans les machines-outils et systèmes d'automatisation.

Données techniques (tableau)
Profil de denture : Hélicoïdal
Référence : CHTGH
Module (M) : 8
Traitement des dents : Dentes rectifiées
Traitement thermique : Trempe (induction)
Qualité (Q) : DIN 6
Matériau : S50C
Plage de longueur (L) : 960-1017,88 mm
Longueur (L) : 960,00 mm
L2 : 28,0 mm
Nombre de dents (Z) : 36
Largeur (B) : 79 mm
Hauteur (A0) : 79 mm
Hauteur de ligne de pas (A1) : 71 mm
D : 60 mm
I : 120 mm
Nombre de perçages (N°) : 8
A : 25 mm
ød1 : 22 mm
øD : 33 mm
E : 21 mm
D1 : 120 mm
I1 : 720 mm
ød2 : 19,7 mm
Chanfrein (f) : 4 mm
Erreur totale de pas (Fp) : 0,040 mm
Plage de force d'avance max (kN) : >100
Force d'avance max (kN) : 117,68
Poids (kg) : 41,0
Angle d'hélice droite (β) : 19°31'42"

Unité
Unité : mm

Caractéristiques / spécifications techniques

• Profil de denture : Hélicoïdal
• Référence : CHTGH
• Module (M) : 8
• Traitement des dents : Dentes rectifiées
• Traitement thermique : Trempe par induction, dureté des dents HRC50–55
• Qualité (Q) : DIN 6
• Matériau : Acier mi‑carboné S50C
• Plage de longueurs : 960–1017,88 mm
• Longueur exemple : 960,00 mm
• L2 : 28,0 mm
• Nombre de dents (Z) : 36
• Largeur (B) : 79 mm
• Hauteur (A0) : 79 mm
• Hauteur de ligne de pas (A1) : 71 mm
• Détails de perçage et montage : D=60 mm, I=120 mm, perçages=8, ød1=22 mm, øD=33 mm, E=21 mm, D1=120 mm, I1=720 mm, ød2=19,7 mm
• Chanfrein (f) : 4 mm
• Erreur totale de pas (Fp) : 0,040 mm (Fp/960 ≤ 0,040 mm à 25°C)
• Force d'avance max : 117,68 kN (plage >100 kN)
• Poids : 41,0 kg (exemple)
• Angle d'hélice droite (β) : 19°31'42"
• Dents rectifiées et rectifiées sur toutes les faces après traitement thermique
