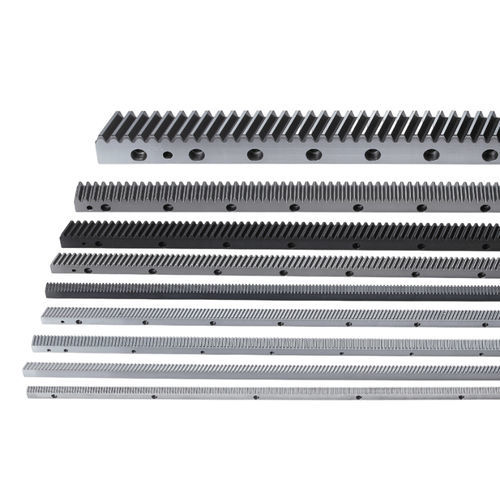

Crémaillère hélicoïdale CHTMH08020-DIN10
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Denture
- hélicoïdale
- Longueur
1 920 mm
(75,591 in)
Description
Présentation du produit
Données techniques
Caractéristiques / spécifications techniques
- Type : Section d'engrenage hélicoïdal pour transmission industrielle
- Matériau : S50C
- Angle d'hélice droit : 19°31'42"
- Traitement thermique : Trempé (dureté HRC50-55)
- Traitement des dents : Fraisé ; dents trempées et sablées
Données techniques
- Profil des dents : Hélicoïdal
- Référence produit : CHTMH
- Module (M) : 8
- Traitement des dents : Fraisé
- Traitement thermique : Trempé
- Qualité (Q) : DIN 10
- Matériau : S50C
- Plage de longueur (L) : 1920-2035.75 mm
- Longueur (L) : 1920.00 mm
- L2 : 28.0 mm
- Nombre de dents (Z) : 72
- Largeur (B) : 79 mm
- Hauteur (A0) : 79 mm
- Hauteur de ligne de pas (A1) : 71 mm
- D : 60 mm
- I : 120 mm
- Nombre de perçages (N°) : 16
- A : 25 mm
- ød1 : 22 mm
- øD : 33 mm
- E : 21 mm
- D1 : 120 mm
- I1 : 1680 mm
- ød2 : 19.7 mm
- Chanfrein (f) : 4 mm
- Erreur totale de pas (Fp) : 0.400 mm
- Plage de force d'avance maxi (kN) : 50-100 kN
- Force d'avance maxi (kN) : 86.30 kN
- Poids (kg) : 82.0
- Angle d'hélice droit (β) : 19°31'42"
- Unité : mm
Caractéristiques / spécifications techniques
- Modèle / Référence : CHTMH08020-DIN10
- Référence produit : CHTMH
- Module : 8
- Matériau : S50C
- Traitement thermique : Trempé (HRC50-55)
- Traitement des dents : Fraisé ; dents trempées et sablées
- Qualité : DIN 10
- Longueur (L) : 1920.00 mm (Plage : 1920-2035.75 mm)
- Nombre de dents : 72
- Largeur (B) : 79 mm
- Poids : 82.0 kg
- Angle d'hélice droit : 19°31'42"
- Unité : mm
