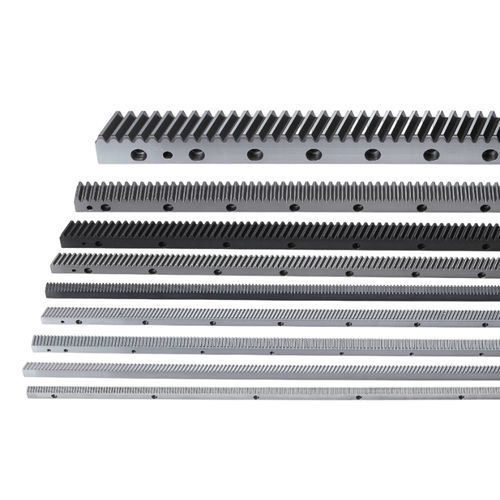

Crémaillère hélicoïdale CHTGH05005-DIN6

en acier au carbonerectifiéede précision

Aperçu
Crémaillère hélicoïdale de la série CHTGH-DIN6, fabriquée en S50C. Angle d'hélice droit 19°31'42". Dents trempées par induction (HRC50-55) puis rectifiées sur la surface dentée et sur toutes les faces pour garantir une précision élevée. Erreur totale de pas Fp/500 ≦ 0,036 mm (température ambiante 25°C).

Applications

• Machines-outils CNC
• Machines de travail du bois
• Machines de découpe laser
• Machines de cintrage de tubes
• Centres d'usinage 5 axes
• Rails portiques et axes robotiques

Données techniques
Profil de dent : Hélicoïdal
Référence produit : CHTGH
Module (M) : 5
Traitement des dents : Dents rectifiées
Traitement thermique : Trempé (HRC50-55)
Qualité (Q) : DIN 6
Matériau : S50C
Plage de longueur (L) : 480-508.94 mm
Longueur (L) : 500.00 mm
L2 : 17.4 mm
Nombre de dents (Z) : 30
Largeur (B) : 49 mm
Hauteur (A0) : 39 mm
Hauteur de ligne de pas (A1) : 34 mm
D : 62.5 mm
I : 125 mm
Nombre de perçages (N°) : 4
A : 12 mm
ød1 : 14 mm
øD : 20 mm
E : 13 mm
D1 : 37.5 mm
I1 : 425 mm
ød2 : 11.7 mm
Chanfrein (f) : 3 mm
Erreur totale de pas (Fp) : 0.036 mm
Plage de force maximale d'avance (kN) : 30-50
Force maximale d'avance (kN) : 45.27
Poids (KG) : 6.5
Angle d'hélice droit (β) : 19°31'42"

Caractéristiques / spécifications techniques

• Série : CHTGH-DIN6
• Type : Hélicoïdal, hélice droite 19°31'42"
• Matériau : S50C (acier mi-dur)
• Traitement thermique : Trempe par induction, dureté dent HRC50-55
• Finition des dents : Rectifiées, rectification sur quatre faces
• Rugosité de la surface dentée après rectification : Ra0.8
• Précision : DIN 6, erreur totale de pas Fp/500 ≦ 0,036 mm (25°C)
• Module : 5
• Longueur courante : 500.00 mm (plage 480-508.94 mm)
• Force maximale d'avance : env. 45.27 kN (plage 30-50 kN)
• Poids : env. 6.5 kg
• Unités : mm / kg / kN
