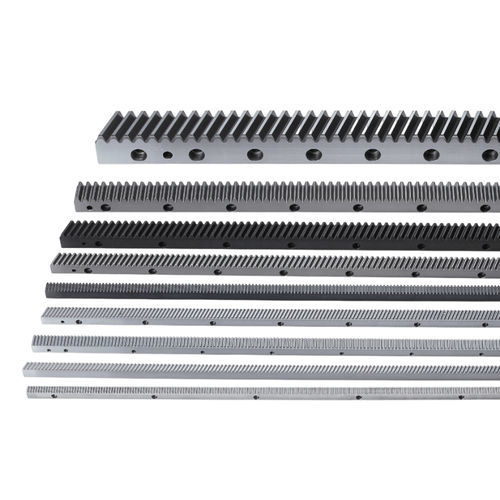

Crémaillère hélicoïdale CHTGH08005-DIN6

rectifiéede précisionlinéaire

Présentation
Crémaillère hélicoïdale rectifiée de la série CHTGH, réalisée en S50C. Angle de droite: 19°31'42". Traitement par revenu/hautefréquence avec dureté de dent HRC50-55. Dents rectifiées et crémaillère rectifiée sur toutes les faces après trempe. Erreur totale de pas Fp ≤ 0.036 mm mesurée sur un échantillon de 480 mm à 25°C. Conçue selon la précision DIN 6 pour la transmission linéaire de haute précision en environnement industriel.

Données techniques

• Profil de dent: Hélicoïdal
• Référence produit: CHTGH
• Module (M): 8
• Traitement des dents: Dents rectifiées
• Traitement thermique: Trempé (induction)
• Qualité (Q): DIN 6
• Matériau: S50C
• Plage de longueur (L): 480 - 508.94 mm
• Longueur (L): 480.00 mm
• L2: 28.0 mm
• Nombre de dents (Z): 18
• Largeur (B): 79 mm
• Hauteur (A0): 79 mm
• Hauteur du filet (A1): 71 mm
• D: 60 mm
• I: 120 mm
• Nombre de perçages (N°): 4
• A: 25 mm
• ød1: 22 mm
• øD: 33 mm
• E: 21 mm
• D1: 120 mm
• I1: 240 mm
• ød2: 19.7 mm
• Chanfrein (f): 4 mm
• Erreur totale de pas (Fp): 0.036 mm
• Plage de force d'avance maximale (kN): >100
• Force d'avance maximale (kN): 117.68
• Poids: 20.5 kg
• Angle d'hélice droit (β): 19°31'42"
• Dureté: HRC50-55

Unité
mm

Caractéristiques / spécifications

• Série: CHTGH-DIN6
• Matériau: Acier mi-dur S50C
• Traitement thermique: Trempe par induction, dent HRC50-55
• Dent et corps rectifiés après traitement (rectification sur toutes les faces)
• Rugosité de surface: Ra0.8 (typique)
• Précision: DIN 6, erreur totale de pas Fp ≤ 0.036 mm (mesurée sur échantillon 480 mm à 25°C)
• Module: 8
• Longueur: exemple 480.00 mm (plage 480 - 508.94 mm)
• Nombre de dents: 18
• Hélice droite: 19°31'42" (meilleure prise, réduction du bruit et des frottements)
• Applications typiques: machines-outils CNC haut de gamme, scies et machines à bois, découpe laser, cintreuses, machines 5 axes, guidages portiques, axes de robot
• Force d'avance maximale: jusqu'à 117.68 kN (plage >100 kN)
• Unité: mm
