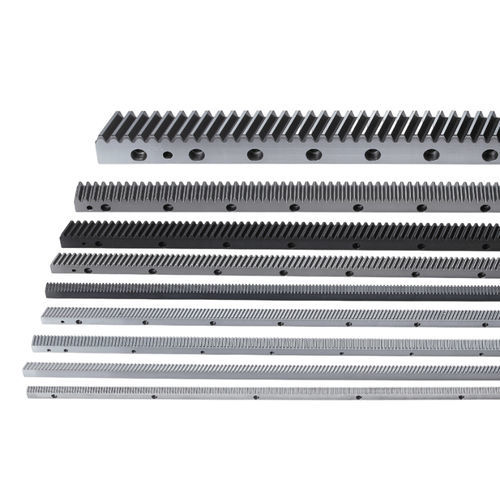

Crémaillère hélicoïdale CHTMH02010-DIN10
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Denture
- hélicoïdale
- Longueur
1 000 mm
(39,37 in)
Description
Présentation du produit
Données techniques
Unités
- Type : Roue dentée hélicoïdale
- Référence : CHTMH02010-DIN10
- Matériau : S50C
- Angle d'hélice main droite : 19°31'42"
- Traitement thermique : Trempé (HRC50-55)
- Finition : Dents fraisées ; dents trempées et sablées
Données techniques
- Profil de denture : Hélicoïdal
- Module (M) : 2
- Nombre de dents (Z) : 150
- Longueur (L) : 1000.00 mm (plage 960-1017.88 mm)
- L2 : 8.5 mm
- Largeur (B) : 24 mm
- Hauteur (A0) : 24 mm
- Hauteur au pas (A1) : 22 mm
- D : 62.5 mm
- I : 125 mm
- Nombre d'alésages : 8
- ød1 : 7 mm; øD : 11 mm; ød2 : 5.7 mm
- D1 : 31.7 mm; I1 : 936.6 mm
- Chanfrein (f) : 2 mm
- Erreur totale de pas (Fp) : 0.200
- Plage de force d'avance maxi : ≤10 kN; Force d'avance maxi : 6.48 kN
- Poids : 4.1 kg
Unités
- mm, kN, kg
