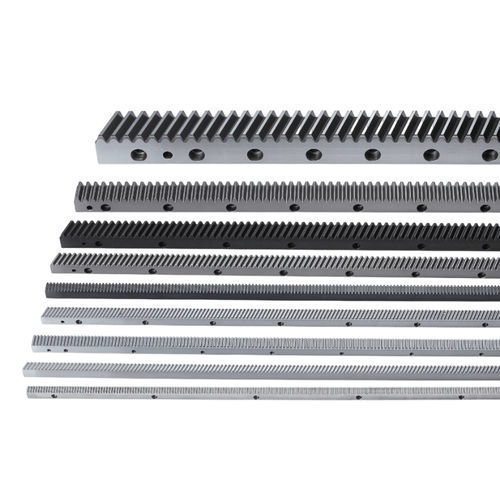

Crémaillère hélicoïdale CHTGH05020-DIN7
rectifiée

Crémaillère hélicoïdale - CHTGH05020-DIN7 - Yuan Yi Chang Machinery Co., Ltd. (YYC) - rectifiée
Crémaillère hélicoïdale - CHTGH05020-DIN7 - Yuan Yi Chang Machinery Co., Ltd. (YYC) - rectifiée
Crémaillère hélicoïdale - CHTGH05020-DIN7 - Yuan Yi Chang Machinery Co., Ltd. (YYC) - rectifiée - image - 2
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de Yuan Yi Chang Machinery Co., Ltd. (YYC)

Caractéristiques

Denture
hélicoïdale
Autres caractéristiques
rectifiée
Longueur

Max: 2 035,75 mm
(80,148 in)

Min: 1 920 mm
(75,591 in)

Description

Aperçu du produit
Crémaillère hélicoïdale destinée à la transmission de puissance industrielle. Matériau : S50C / S45C. Angle d'hélice droit : 19°31'42". Dents trempées et rectifiées ; pièce rectifiée sur toutes les faces après trempe. Traitement thermique : dureté HRC50-55.

Données techniques
Code produit : CHTGH
Module (M) : 5
Nombre de dents (Z) : 120
Longueur (L) : 2000.00 mm (plage 1920 - 2035.75 mm)
Largeur (B) : 49 mm
Hauteur (A0) : 39 mm
Hauteur de ligne de pas (A1) : 34 mm
Angle d'hélice droit (β) : 19°31'42"
Poids : 26.0 kg
Force d'avance max : 41.37 kN (plage 30 - 50 kN)

Caractéristiques clés
  • Profil de denture : hélicoïdal
  • Matériau : S50C / S45C
  • Traitement thermique : trempé (HRC50-55)
  • Traitement des dents : rectifiées
  • Qualité : DIN 7
  • Module : 5
  • Plage de longueur : 1920 - 2035.75 mm
  • Nombre de dents : 120
  • Dimensions : D 62.5 mm / I 125 mm / ød1 14 mm / øD 20 mm / D1 37.5 mm / ød2 11.7 mm
  • Chanfrein (f) : 3 mm
  • Erreur totale de pas (Fp) : 0.068
  • Unité : mm
