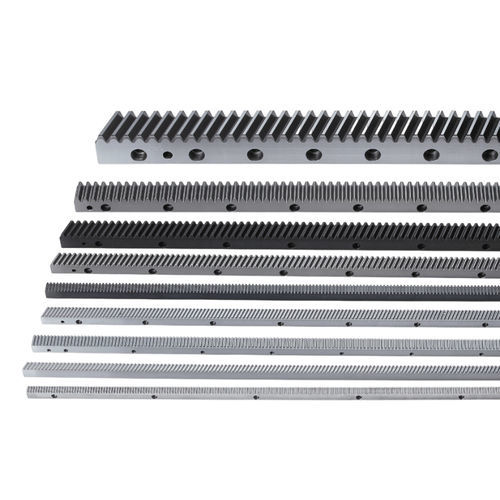

Crémaillère hélicoïdale CHTGH06020-DIN6

en acierrectifiéede précision

Présentation
La crémaillère hélicoïdale rectifiée CHTGH06020-DIN6 est fabriquée en acier S50C. Les dents sont trempées par induction (HRC50-55) puis rectifiées sur les flancs et sur toutes les faces après la trempe. L'angle d'hélice à droite est de 19°31'42". L'erreur totale de pas est maîtrisée à Fp /2000 ≦ 0,048 mm à la température de référence 25°C. Ce produit est destiné aux transmissions linéaires de précision dans les équipements CNC et automatisés nécessitant faible bruit et forte capacité de charge.

Données techniques
Profil de denture : Hélicoïdal
Référence produit : CHTGH
Module (M) : 6
Traitement des dents : Dents rectifiées
Traitement thermique : Trempe (HRC50-55)
Qualité (Q) : DIN 6
Matériau : S50C
Plage de longueur (L) : 1920-2035.75 mm
Longueur (L) : 2000.00 mm
L2 : 20,9 mm
Nombre de dents (Z) : 100
Largeur (B) : 59 mm
Hauteur (A0) : 49 mm
Hauteur de ligne de pas (A1) : 43 mm
D : 62,5 mm
I : 125 mm
Nombre de perçages (N°) : 16
A : 16 mm
ød1 : 18 mm
øD : 26 mm
E : 17 mm
D1 : 37,5 mm
I1 : 1925 mm
ød2 : 15,7 mm
Chanfrein (f) : 3 mm
Erreur totale de pas (Fp) : 0,048 mm
Plage de force d'avance max (kN) : 50-100 kN
Force d'avance max (kN) : 66,24 kN
Poids (KG) : 37,5 kg
Angle d'hélice droit (β) : 19°31'42"
Température de mesure : 25°C

Caractéristiques / spécifications techniques

• Série : CHTGH-DIN6
• Module : 6
• Matériau : Acier mi-dur S50C
• Traitement thermique : Trempe par induction, dureté dent HRC50-55
• Usinage dent : Rectification des dents et rectification sur toutes les faces après trempe (Ra ≈ 0,8 sur les flancs)
• Précision : DIN 6 (Erreur totale de pas Fp /2000 ≦ 0,048 mm)
• Plage de longueurs : 1920 - 2035.75 mm (exemple standard 2000.00 mm)
• Nombre de dents : 100
• Largeur B : 59 mm ; Poids : 37,5 kg
• Angle d'hélice droit β : 19°31'42"
• Force d'avance maximale : plage 50-100 kN ; valeur unique 66,24 kN
• Applications typiques : machines CNC haut de gamme, découpe laser, cintreuses, centres d'usinage 5 axes, systèmes gantry, axes robotiques
