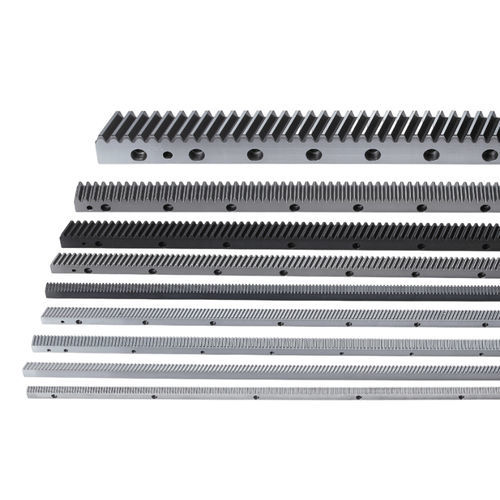

Crémaillère hélicoïdale CHTMH03020-DIN10

Présentation du produit
Matériau : S50C
Profil des dents : Hélicoïdal (angle d'hélice à droite 19°31'42”)
Traitement thermique : Trempé (HRC50-55)
Dents : Fraisées et sablées
Longueur standard : 2000,00 mm (plage de longueur 1920–2035,75 mm)
Unité : mm

Données techniques

• Référence produit : CHTMH
• Module (M) : 3
• Profil des dents : Hélicoïdal
• Angle d'hélice droite (β) : 19°31'42”
• Traitement des dents : Fraisées
• Traitement thermique : Trempé (HRC50-55)
• Qualité (Q) : DIN 10
• Matériau : S50C
• Plage de longueur (L) : 1920-2035,75 mm
• Longueur (L) : 2000,00 mm
• L2 : 10,3 mm
• Nombre de dents (Z) : 200
• Largeur (B) : 29 mm
• Hauteur (A0) : 29 mm
• Hauteur au filet (A1) : 26 mm
• D : 62,5 mm
• I : 125 mm
• Nombre de perçages (N°) : 16
• A : 9 mm
• ød1 : 10 mm
• øD : 15 mm
• E : 9 mm
• D1 : 35 mm
• I1 : 1930 mm
• ød2 : 7,7 mm
• Chanfrein (f) : 2 mm
• Erreur totale de pas (Fp) : 0,400
• Plage de force maximale d'avance (kN) : 10-30
• Force maximale d'avance (kN) : 11,51
• Poids : 11,6 kg

Applications

• Systèmes crémaillère-pignon industriels
• Assemblages de mouvement linéaire sur machines lourdes
• Pièces de rechange ou de rétrofit pour trains d'engrenage et transmissions

Commande et remarques
Longueur standard 2000,00 mm ; disponible dans la plage 1920–2035,75 mm

• Qualité et tolérances : DIN 10 — se référer au plan technique pour les tolérances de montage
• Les masses et forces indiquées sont nominales ; vérifier en fonction de l'application
• Unité : mm — pour des spécifications de perçage ou d'usinage supplémentaires, consulter la documentation fournisseur
