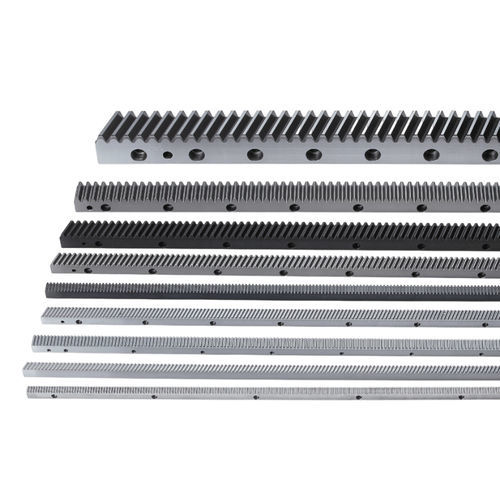

Crémaillère hélicoïdale CHTM06010-DIN8

Suivi du produit

• Crémaillères fraisées hélicoïdales
• Matériau : S50C
• Angle d'hélice à droite : 19°31'42"
• Traitement des dents : Fraisé

Données techniques Profil de la dent : Hélicoïdale Code produit : CHTM Module (M) : 6 Traitement des dents : Fraisées Qualité (Q) : DIN 8 Matériau : S50C Gamme de longueur (L) : 960-1017.88 Longueur (L) : 1000.00 L2 : 20.9 Nombre de dents (Z) : 50 Largeur (B) : 59 Hauteur (A0) : 49 Hauteur de la ligne de hauteur (A1) : 43 D : 62.5 I : 125 Nombre d'alésages (N°) : 8 A : 16 ød1 : 18 øD : 26 E : 17 D1 : 37.5 I1 : 925 ød2 : 15,7 Chanfrein (f) : 3 Erreur de pas totale (Fp) : 0.060 Plage de force d'avance maximale (kN) : 10-30 Force d'avance maximale (kN) : 10.89 Poids (KG) : 18,8 Angle de l'hélice droite (β) : 19°31'42" Unité mm Caractéristiques / spécifications techniques

• Module : 6
• Matériau : S50C
• Qualité : DIN 8
• Longueur : 1000.00 mm (Gamme de longueur : 960-1017.88 mm)
• Nombre de dents : 50
• Largeur (B) : 59 mm
• Hauteur (A0) : 49 mm
• Hauteur de la ligne de pas (A1) : 43 mm
• Poids : 18.8 KG
• Angle d'hélice à droite : 19°31'42"
• Profil de denture : Hélicoïdale
