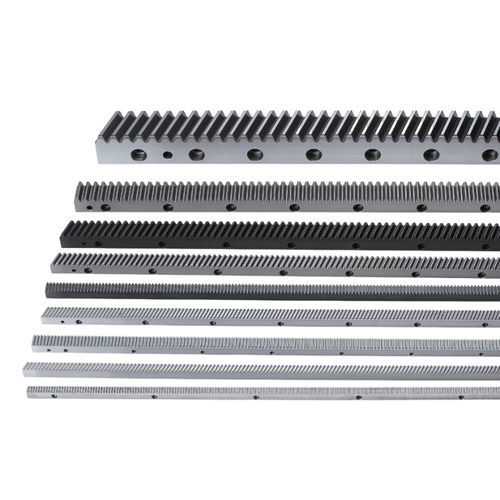

Crémaillère hélicoïdale CHTGH02010-DIN5

rectifiéede précisionlinéaire

Product overview
La CHTGH02010-DIN5 est une crémaillère à dents hélicoïdales rectifiées en acier S50C. Les dents sont trempées (HRC50-55) puis rectifiées ; la barre est rectifiée sur les quatre faces après trempe. Angle d'hélice droit 19°31'42". Conçue pour des transmissions linéaires haute précision sur machines-outils CNC dans des environnements à température contrôlée, nécessitant une précision DIN 5. Erreur totale de pas Fp/1000 ≤ 0,030 mm (mesurée à 25°C).

Technical data
Profil de dent: Hélicoïdal
Code produit: CHTGH
Module (M): 2
Traitement des dents: Dents trempées et rectifiées
Traitement thermique: Trempé (HRC50-55)
Qualité (Q): DIN 5
Matériau: S50C
Plage de longueur (L): 960-1017,88 mm
Longueur (L): 1000,00 mm
L2: 8,5 mm
Nombre de dents (Z): 150
Largeur (B): 24 mm
Hauteur (A0): 24 mm
Hauteur de ligne de pas (A1): 22 mm
D: 62,5 mm
I: 125 mm
Nombre de perçages (N°): 8
A: 8 mm
ød1: 7 mm
øD: 11 mm
E: 7 mm
D1: 31,7 mm
I1: 936,6 mm
ød2: 5,7 mm
Chanfrein (f): 2 mm
Erreur totale de pas (Fp): 0,030
Plage de force d'avance max (kN): ≦10
Force d'avance max (kN): 9,08
Poids (KG): 4,1
Angle d'hélice droit (β): 19°31'42"

Unit
Unité : mm

Features / technical specifications

• Modèle / référence : CHTGH02010-DIN5
• Code produit : CHTGH
• Profil de dent : Hélicoïdal (droite)
• Module (M) : 2
• Matériau : S50C (acier mi-dur)
• Traitement thermique : Trempe (HRC50-55, induction)
• Traitement des dents : Dents trempées et rectifiées ; barre rectifiée sur les quatre faces
• Précision : DIN 5 (Erreur totale de pas Fp/1000 ≦ 0,030 mm à 25°C)
• Angle d'hélice (β) : 19°31'42" (droite)
• Longueur : 1000,00 mm (plage 960–1017,88 mm)
• Nombre de dents : 150
• Force d'avance max : 9,08 kN (plage ≤10 kN)
• Poids : 4,1 kg
• Application type : machines-outils CNC haut de gamme en environnement thermocontrôlé
