Machine de découpe laser à fibre HLX series
pour métalde tôleavec logiciel de commande

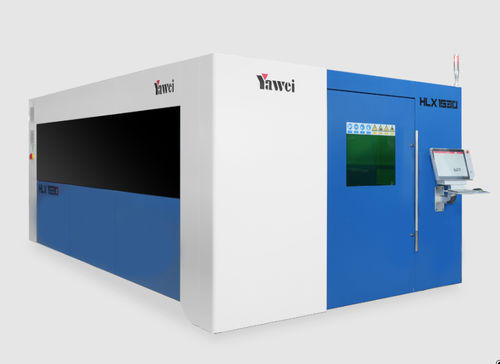

Machine de découpe laser à fibre - HLX series - JIANGSU YAWEI MACHINE TOOL - pour métal / de tôle / avec logiciel de commande
Machine de découpe laser à fibre - HLX series - JIANGSU YAWEI MACHINE TOOL - pour métal / de tôle / avec logiciel de commande
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Technologie
laser à fibre
Matière traitée
pour métal
Produit traité
de tôle
Type de commande
avec logiciel de commande
Construction
grand format, 2D
Autres caractéristiques
à grande vitesse, de précision, à haut rendement, forte puissance, pour production de masse
Course X

3 070 mm, 4 085 mm, 6 120 mm
(120,87 in, 160,83 in, 240,94 in)

Course Y

1 545 mm, 2 055 mm, 2 565 mm
(60,83 in, 80,91 in, 100,98 in)

Course Z

300 mm, 340 mm
(12 in, 13 in)

Vitesse de coupe

200 m/min

Puissance laser

6 000 W, 12 000 W, 20 000 W

Répétabilité

0,02 mm, 0,03 mm
(0,0008 in, 0,0012 in)

Accélération

19,61 m/s², 24,52 m/s²
(64,34 ft/s², 80,45 ft/s²)

Longueur hors tout

9 300 mm, 11 600 mm, 16 000 mm
(366 in, 457 in, 630 in)

Largeur hors tout

5 000 mm, 5 600 mm, 5 800 mm
(197 in, 220 in, 228 in)

Hauteur

2 300 mm
(91 in)

Capacité de charge

1 000 kg, 1 800 kg, 3 500 kg
(2 204,6 lb, 3 968,3 lb, 7 716,2 lb)

Description

Présentation du produit
La série HLX Ultra-fast Series est une génération de machines de découpe laser à fibre ultra-rapides conçue pour la production industrielle à haut rendement et la découpe de profils complexes. Elle intègre une structure de lit et poutre renforcée, des systèmes de commande et de transmission améliorés et une technologie de traitement laser avancée, conformes aux standards internationaux.

Modèles disponibles
  • HLX-1530
  • HLX-2040
  • HLX-2560

HLX-1530 - Paramètres du produit
Plage de découpe : 3050×1525 mm
Course axe X : 3070 mm
Course axe Y : 1545 mm
Course axe Z : 300 mm
Vitesse maximale trajectoire X-Y : 200 m/min
Accélération maximale X/Y : 2,5 Gm/s²
Précision de positionnement : ±0,03 mm
Précision de repositionnement : ±0,02 mm
Charge maximale de la table : 1000 Kg
Dimensions d'encombrement : 9300×5000×2300 mm
Puissance générateur laser : 6/12/20 kW

HLX-2040 - Paramètres du produit
Plage de découpe : 4065×2035 mm
Course axe X : 4085 mm
Course axe Y : 2055 mm
Course axe Z : 300 mm
Vitesse maximale trajectoire X-Y : 200 m/min
Accélération maximale X/Y : 2,5 Gm/s²
Précision de positionnement : ±0,03 mm
Précision de repositionnement : ±0,02 mm
Charge maximale de la table : 1800 Kg
Dimensions d'encombrement : 11600×5600×2300 mm
Puissance générateur laser : 6/12/20 kW

HLX-2560 - Paramètres du produit
Plage de découpe : 6100×2545 mm
Course axe X : 6120 mm
Course axe Y : 2565 mm
Course axe Z : 340 mm
Vitesse maximale trajectoire X-Y : 200 m/min
Accélération maximale X/Y : 2,0 Gm/s²
Précision de positionnement : ±0,03 mm
Précision de repositionnement : ±0,02 mm
Charge maximale de la table : 3500 Kg
Dimensions d'encombrement : 16000×5800×2300 mm
Puissance générateur laser : 6/12/20 kW

Caractéristiques / Spécifications techniques
  • Nom de la série : HLX Ultra-fast Series
  • Type de machine : Machine de découpe laser à fibre ultra-rapide
  • Principales caractéristiques : structure de lit & poutre améliorée ; système de commande & transmission amélioré ; technologie de traitement laser avancée ; fonction de liste de tâches ; diagnostic à distance ; système de protection de la santé ; interconnexion avec le centre de gestion de production
  • Puissances du générateur laser : 6 kW / 12 kW / 20 kW
  • Vitesse maximale trajectoire X-Y : 200 m/min (tous modèles)
  • Précision de positionnement : ±0,03 mm (tous modèles)
  • Précision de repositionnement : ±0,02 mm (tous modèles)
  • Accélération : HLX-1530 & HLX-2040 = 2,5 Gm/s² ; HLX-2560 = 2,0 Gm/s²
  • Course axe Z : HLX-1530 / HLX-2040 = 300 mm ; HLX-2560 = 340 mm
  • Charge maximale de la table : HLX-1530 = 1000 Kg ; HLX-2040 = 1800 Kg ; HLX-2560 = 3500 Kg
  • Dimensions d'encombrement : HLX-1530 = 9300×5000×2300 mm ; HLX-2040 = 11600×5600×2300 mm ; HLX-2560 = 16000×5800×2300 mm
