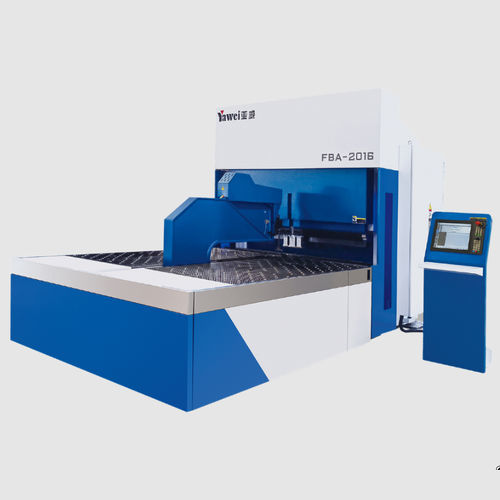

Presse plieuse servo-électrique FBA series

CNCd'atelierde précision

Présentation

• Gamme de plieuses de tôle CNC conçue pour le pliage précis des tôles, avec interface HMI entièrement tactile et commande CNC avancée.
• Dispositif de serrage mécanique fiable et positionnement flexible pour une manipulation répétable des pièces.
• Les modèles couvrent un large éventail de longueurs et hauteurs de pliage ainsi que d'épaisseurs de matériaux adaptées à la fabrication d'armoires, d'enveloppes et HVAC.
• Conçue pour une faible consommation d'énergie et une nuisance sonore réduite en environnement de production.

Modèles disponibles / Options

• FBA1516
• FBA1516 (type ventouse)
• FBA2016
• FBA2020
• FBA2030

Caractéristiques techniques
FBA1516
Longueur diagonale maximale de la tôle : 1850 mm
Longueur de pliage maximale : 1500 mm
Hauteur de pliage maximale : 165 mm
Épaisseur max (acier doux 410 N/mm²) : 1,2 mm
Épaisseur max (acier inoxydable 660 N/mm²) : 0,8 mm
Épaisseur max (alliage aluminium 265 N/mm²) : 1,6 mm
Épaisseur minimale : 0,5 mm
Axes servo : 12
Puissance totale : 28 kW
Dimensions (L*W*H) : 4.4*2.2*2.45 m
Poids machine : 10000 kg

FBA1516 (type ventouse)
Longueur diagonale maximale de la tôle : 1850 mm
Longueur de pliage maximale : 1500 mm
Hauteur de pliage maximale : 165 mm
Épaisseur max (acier doux 410 N/mm²) : 1,2 mm
Épaisseur max (acier inoxydable 660 N/mm²) : 0,8 mm
Épaisseur max (alliage aluminium 265 N/mm²) : 1,6 mm
Épaisseur minimale : 0,5 mm
Axes servo : 9
Puissance totale : 25 kW
Dimensions (L*W*H) : 3.4*2.2*2.45 m
Poids machine : 9500 kg

FBA2016
Longueur diagonale maximale de la tôle : 2400 mm
Longueur de pliage maximale : 2000 mm
Hauteur de pliage maximale : 165 mm
Épaisseur max (acier doux 410 N/mm²) : 2,0 mm
Épaisseur max (acier inoxydable 660 N/mm²) : 1,2 mm
Épaisseur max (alliage aluminium 265 N/mm²) : 3,0 mm
Épaisseur minimale : 0,5 mm
Axes servo : 12
Puissance totale : 36 kW
Dimensions (L*W*H) : 4.5*2.8*2.8 m
Poids machine : 14000 kg

FBA2020
Longueur diagonale maximale de la tôle : 2400 mm
Longueur de pliage maximale : 2000 mm
Hauteur de pliage maximale : 200 mm
Épaisseur max (acier doux 410 N/mm²) : 2,0 mm
Épaisseur max (acier inoxydable 660 N/mm²) : 1,2 mm
Épaisseur max (alliage aluminium 265 N/mm²) : 3,0 mm
Épaisseur minimale : 0,5 mm
Axes servo : 12
Puissance totale : 36 kW
Dimensions (L*W*H) : 4.5*2.8*3.0 m
Poids machine : 17000 kg

FBA2030
Longueur diagonale maximale de la tôle : 2400 mm
Longueur de pliage maximale : 2000 mm
Hauteur de pliage maximale : 300 mm
Épaisseur max (acier doux 410 N/mm²) : 2,0 mm
Épaisseur max (acier inoxydable 660 N/mm²) : 1,5 mm
Épaisseur max (alliage aluminium 265 N/mm²) : 3,0 mm
Épaisseur minimale : 0,35 mm
Axes servo : 13
Précision d'angle : ±30′
Puissance totale : 36 kW
Dimensions (L*W*H) : 4.6*2.8*3.2 m
Poids machine : 15800 kg

Caractéristiques techniques

• Interface opérateur : HMI tactile complète avec système CNC pour gestion des programmes et répétabilité.
• Serrage : serrage mécanique fiable associé à des dispositifs de positionnement flexibles pour géométries complexes.
• Capacité matière : acier doux, acier inoxydable et alliages d'aluminium (épaisseur maxi selon modèle et résistance du matériau).
• Épaisseur minimale de tôle : 0,35–0,5 mm selon modèle.
• Axes servo : de 9 à 13 selon la gamme (les plus grands modèles peuvent offrir davantage d'axes).
• Puissance installée : 25–36 kW selon modèle.
• Encombrement et poids variables par modèle — vérifier les dimensions spécifiques pour implantation et transport.

Images & vidéo
La fiche produit comprend une galerie d'images d'exemples et une vidéo de démonstration montrant l'implantation, les outillages et les résultats de production typiques.
