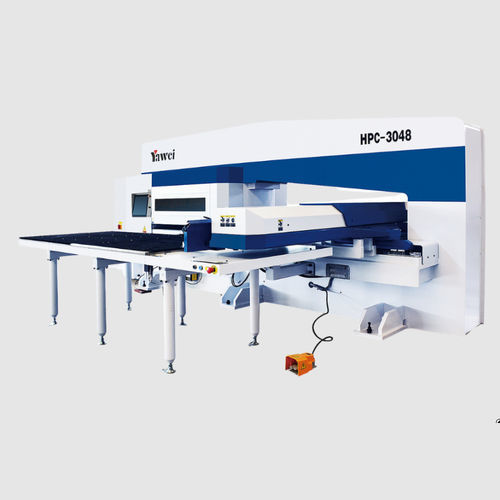

Poinçonneuse CNC HPC series

servocommandéepour métalde tôle

Présentation du produit

• L'axe principal est commandé par un système de poinçonnage servomotorisé pour une stabilité et des performances répétables.
• Interface homme‑machine entièrement tactile avec un système CNC performant.
• Poste rotatif à engrènement constant breveté pour une répétabilité de positionnement améliorée.
• Design industriel moderne pour une meilleure ergonomie et accessibilité.
• Permet un emboutissage/forme par galet efficace et de haute précision.
• Conception économe en énergie, faible consommation et faible niveau sonore.

Modèles disponibles

• HPC-3078
• HPC-3058
• HPC-3048
• HPC-3044
• HPC-2078
• HPC-2058
• HPC-2048
• HPC-2044

Paramètres du modèle sélectionné (HPC-3078)
Force nominale : 294 kN
Taille maximale de la tôle traitable (incl. une reposition) : 1250×2500 mm
Épaisseur maximale de tôle (acier carbone) : 6,35 mm
Épaisseur maximale de tôle (inox) : 4 mm
Diamètre maximal d'un poinçon : Φ88,9 mm
Nombre de positions d'emboutissage standard : 38
Précision de poinçonnage : ±0,1 mm
Fréquence de poinçonnage : 2300 cpm
Fréquence maximale de poinçonnage (pas 1 mm, course 6 mm) : 750 cpm
Fréquence maximale de poinçonnage (pas 25,4 mm, course 6 mm) : 410 cpm
Vitesse maximale de déplacement de la tôle : 102 m/min
Vitesse du plateau : 30 rpm
Nombre d'axes de contrôle : 5
Alimentation pneumatique requise : 0,6 MPa
Puissance installée : 6,1 kW
Dimensions hors tout (L×l×h) : 5610 mm × 2300 mm × 2260 mm
Poids : 14 000 kg

Remarques sur les autres modèles (résumé)
Les autres variantes (HPC-3058, HPC-3048, HPC-3044, HPC-2078, HPC-2058, HPC-2048, HPC-2044) partagent les mêmes fonctionnalités de base : axe principal piloté par servomoteur, HMI tactile, tourelle à engrènement constant brevetée, précision de poinçonnage similaire (±0,1 mm) et positions d'outillage standard (38). Les dimensions maximales, fréquences de poinçonnage, dimensions et poids varient selon le modèle (exemples : jusqu'à 2000×5000 mm et poids ≈12 500 à 24 500 kg).

Caractéristiques techniques / spécifications

• Famille de produits : série HPC (Servo CNC Turret Punch)
• Contrôle : axe principal en poinçonnage servomotorisé ; HMI tactile ; système CNC
• Force nominale (ex. HPC-3078) : 294 kN
• Taille max tôle (HPC-3078) : 1250×2500 mm (autres modèles jusqu'à 2000×5000 mm)
• Épaisseur max acier carbone : 6,35 mm
• Épaisseur max inox : 4 mm
• Diamètre max d'un poinçon : Φ88,9 mm
• Positions d'outillage standard : 38
• Précision de poinçonnage : ±0,1 mm
• Fréquence de poinçonnage (HPC-3078) : jusqu'à 2300 cpm
• Vitesse max de déplacement tôle : 102 m/min
• Vitesse du plateau : 30 rpm
• Axes de contrôle : 5
• Alimentation air : 0,6 MPa
• Puissance installée : 6,1 kW
• Dimensions typiques (HPC-3078 L×l×h) : 5610×2300×2260 mm
• Poids typique (HPC-3078) : 14 000 kg (autres variantes ≈12 500–24 500 kg)
