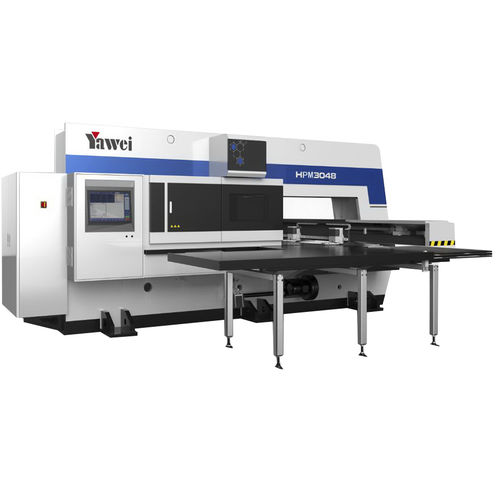

Poinçonneuse CNC HPM series
servocommandéede tôlede formage

Poinçonneuse CNC - HPM series - JIANGSU YAWEI MACHINE TOOL - servocommandée / de tôle / de formage
Poinçonneuse CNC - HPM series - JIANGSU YAWEI MACHINE TOOL - servocommandée / de tôle / de formage
Poinçonneuse CNC - HPM series - JIANGSU YAWEI MACHINE TOOL - servocommandée / de tôle / de formage - image - 2
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Type de commande
CNC
Actionnement
servocommandée
Produit traité
de tôle
Fonction combinée
de formage
Autres caractéristiques
à grande vitesse, à tourelle
Force

294 000 N

Cadence

Max: 2 500 rpm
(15 708 rad.min-1)

Min: 0 rpm
(0 rad.min-1)

Course X

1 250 mm
(49,21 in)

Course Y

5 000 mm
(196,85 in)

Épaisseur de tôle

Max: 6,35 mm
(0,25 in)

Min: 0 mm
(0 in)

Description

Aperçu produit
  • La série HPM de poinçonneuses CNC à tourelle est une presse à tourelle à entraînement servo conçue pour le poinçonnage et le formage de tôles en production répétable et à cadence élevée.
  • L'arbre principal commandé par servomoteur et les entraînements de tourelle indépendants assurent un mouvement stable, précis et des cycles rapides.
  • Interface homme‑machine full‑touch et commande numérique avancée pour simplifier la programmation et l'exploitation.


Caractéristiques principales
  • Tourelle rotative à maillage constant avec positionnement breveté pour une répétabilité améliorée.
  • Double entraînement servo pour le mécanisme bielle‑manivelle réduisant l'inertie et augmentant la réactivité.
  • Mors flottants programmables s'adaptant à l'état de la tôle pour réduire les déformations et le temps de réglage.
  • Magasin d'outils grande capacité (56 postes standard ; 64 postes en option) et entraînements supérieurs/inférieurs indépendants pour des changements d'outils plus rapides.
  • Système d'aspiration des chutes par vide pour éviter les rebonds et les obstructions pendant le poinçonnage.
  • Conception économe en énergie, faible niveau sonore et possibilités d'intégration d'automatisation.

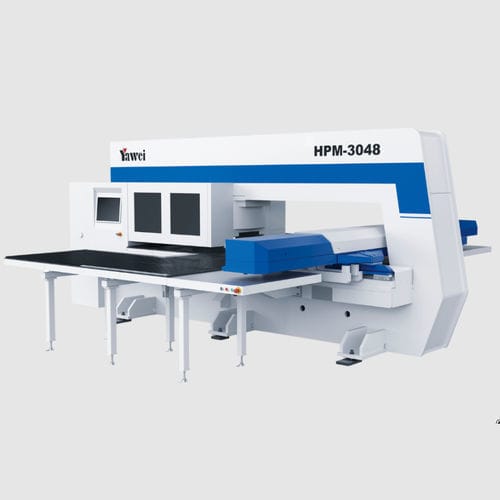

Paramètres techniques — HPM-3048
  • Force nominale : 294 kN
  • Taille max. de la plaque traitée (avec un repositionnement) : 1250 × 5000 mm
  • Épaisseur max. (acier au carbone) : 6,35 mm
  • Épaisseur max. (acier inoxydable) : 4 mm
  • Diamètre max. d'un poinçon : Φ88,9 mm
  • Postes d'outillage standard : 56 (option 64)
  • Précision de poinçonnage : ±0,1 mm
  • Fréquence de poinçonnage : jusqu'à 2500 cpm (selon modèle)
  • Fréquence max. (pas 1 mm, course 6 mm) : 900 cpm
  • Fréquence max. (pas 25,4 mm, course 6 mm) : 450 cpm
  • Vitesse max. de translation de la plaque : 102 m/min
  • Vitesse de la table tournante : 30 rpm
  • Nombre d'axes de contrôle : 7 (X, Y1, Y2, T1, T2, C, Z)
  • Alimentation en air requise : 0,6 MPa
  • Dimensions (L×l×H) : 5610 × 5000 × 2300 mm
  • Poids : 17500 kg


Paramètres techniques — HPM-3058
  • Force nominale : 294 kN
  • Taille max. de la plaque traitée (avec un repositionnement) : 1250 × 5000 mm
  • Épaisseur max. (acier au carbone) : 6,35 mm
  • Épaisseur max. (acier inoxydable) : 4 mm
  • Diamètre max. d'un poinçon : Φ88,9 mm
  • Postes d'outillage standard : 56 (option 64)
  • Précision de poinçonnage : ±0,1 mm
  • Fréquence de poinçonnage : jusqu'à 2500 cpm (selon modèle)
  • Fréquence max. (pas 1 mm, course 6 mm) : 900 cpm
  • Fréquence max. (pas 25,4 mm, course 6 mm) : 450 cpm
  • Vitesse max. de translation de la plaque : 102 m/min
  • Vitesse de la table tournante : 30 rpm
  • Nombre d'axes de contrôle : 7 (X, Y1, Y2, T1, T2, C, Z)
  • Alimentation en air requise : 0,6 MPa
  • Dimensions (L×l×H) : 6280 × 5000 × 2300 mm
  • Poids : 19000 kg


Applications
  • Convient pour la fabrication en série de pièces embouties : armoires électriques, coffrets, composants CVC, pièces d'électroménager et autres pièces industrielles perforées.
  • Conçu pour une intégration dans des lignes de production automatisées et systèmes de manutention.
  • Options disponibles pour outillages spécifiques, interfaces d'automatisation et systèmes d'évacuation des chutes par vide.
