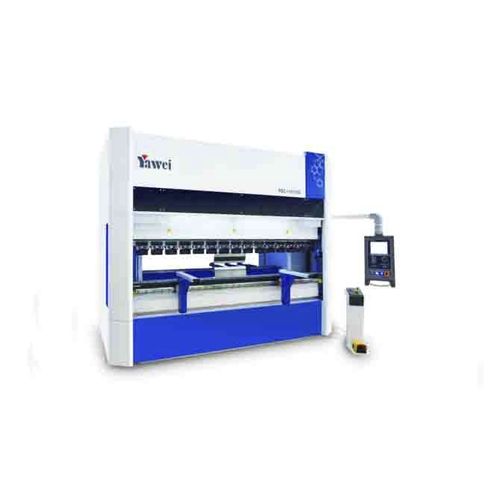

Presse plieuse hydraulique PBC series

CNCde grande dimensiond'atelier

Présentation
Table de travail avec système de calage (crowning) mécanique, réglable point par point pour garantir la précision et la répétabilité des pliages.
Structure à double glissière assurant un mouvement vertical plus fluide et une réduction des écarts.
Support matériau coulissant sur guide linéaire facilitant la manutention verticale et le positionnement des pièces.
Options de contrôle et de configuration permettant des fonctions étendues tout en conservant une opération simple.

Modèles

• PBC-50/2050
• PBC-80/2550
• PBC-110/3100
• PBC-110/4100
• PBC-160/3100
• PBC-160/4100
• PBC-220/3100
• PBC-220/4100

Données techniques - PBC-50/2050
Pression de pliage : 500 kN
Longueur de pliage A : 2050 mm
Distance entre colonnes B : 1750 mm
Profondeur de gorge D : 350 mm
Course du coulisseau C : 175 mm
Hauteur d'outillage E : 495 mm
Vitesse du coulisseau : 200 mm/s 18 mm/s 200 mm/s
Puissance moteur principal : 6,2 kW
Volume réservoir huile : 150 L
Dimensions L×l×H : 2690 × 1520 × 2415 mm
Poids machine : 4500 kg

Données techniques - PBC-80/2550
Pression de pliage : 800 kN
Longueur de pliage A : 2550 mm
Distance entre colonnes B : 2150 mm
Profondeur de gorge D : 350 mm
Course du coulisseau C : 175 mm
Hauteur d'outillage E : 495 mm
Vitesse du coulisseau : 200 mm/s 18 mm/s 200 mm/s
Puissance moteur principal : 8,5 kW
Volume réservoir huile : 200 L
Dimensions L×l×H : 3130 × 1520 × 2515 mm
Poids machine : 6000 kg

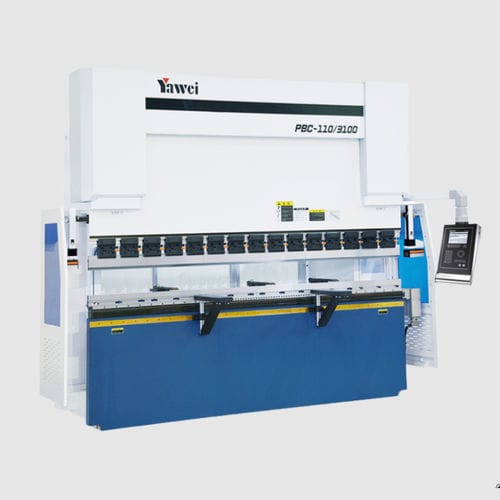

Données techniques - PBC-110/3100
Pression de pliage : 1100 kN
Longueur de pliage A : 3100 mm
Distance entre colonnes B : 2600 mm
Profondeur de gorge D : 410 mm
Course du coulisseau C : 265 mm
Hauteur d'outillage E : 600 mm
Vitesse du coulisseau : 220 mm/s 18 mm/s 200 mm/s
Puissance moteur principal : 12,4 kW
Volume réservoir huile : 200 L
Dimensions L×l×H : 3600 × 1520 × 2850 mm
Poids machine : 8500 kg

Données techniques - PBC-110/4100
Pression de pliage : 1100 kN
Longueur de pliage A : 4100 mm
Distance entre colonnes B : 3600 mm
Profondeur de gorge D : 410 mm
Course du coulisseau C : 265 mm
Hauteur d'outillage E : 600 mm
Vitesse du coulisseau : 220 mm/s 18 mm/s 200 mm/s
Puissance moteur principal : 12,4 kW
Volume réservoir huile : 300 L
Dimensions L×l×H : 4600 × 1520 × 2850 mm
Poids machine : 9200 kg

Données techniques - PBC-160/3100
Pression de pliage : 1600 kN
Longueur de pliage A : 3100 mm
Distance entre colonnes B : 2600 mm
Profondeur de gorge D : 410 mm
Course du coulisseau C : 265 mm
Hauteur d'outillage E : 600 mm
Vitesse du coulisseau : 200 mm/s 15 mm/s 180 mm/s
Puissance moteur principal : 17,8 kW
Volume réservoir huile : 300 L
Dimensions L×l×H : 3620 × 1570 × 3010 mm
Poids machine : 10000 kg

Données techniques - PBC-160/4100
Pression de pliage : 1600 kN
Longueur de pliage A : 4100 mm
Distance entre colonnes B : 3600 mm
Profondeur de gorge D : 410 mm
Course du coulisseau C : 265 mm
Hauteur d'outillage E : 600 mm
Vitesse du coulisseau : 200 mm/s 15 mm/s 180 mm/s
Puissance moteur principal : 17,8 kW
Volume réservoir huile : 400 L
Dimensions L×l×H : 4620 × 1570 × 3060 mm
Poids machine : 11900 kg

Données techniques - PBC-220/3100
Pression de pliage : 2200 kN
Longueur de pliage A : 3100 mm
Distance entre colonnes B : 2600 mm
Profondeur de gorge D : 410 mm
Course du coulisseau C : 265 mm
Hauteur d'outillage E : 600 mm
Vitesse du coulisseau : 160 mm/s 14 mm/s 160 mm/s
Puissance moteur principal : 21,4 kW
Volume réservoir huile : 300 L
Dimensions L×l×H : 3640 × 1820 × 3025 mm
Poids machine : 12300 kg

Données techniques - PBC-220/4100
Pression de pliage : 2200 kN
Longueur de pliage A : 4100 mm
Distance entre colonnes B : 3600 mm
Profondeur de gorge D : 410 mm
Course du coulisseau C : 265 mm
Hauteur d'outillage E : 600 mm
Vitesse du coulisseau : 160 mm/s 14 mm/s 160 mm/s
Puissance moteur principal : 21,4 kW
Volume réservoir huile : 400 L
Dimensions L×l×H : 4640 × 1820 × 3125 mm
Poids machine : 14000 kg

Caractéristiques / spécifications techniques

• Série PBC disponible en plusieurs configurations : pressions de pliage de 500 kN à 2200 kN et longueurs de pliage de 2050 mm à 4100 mm.
• Dimensions clés : profondeur de gorge 350 mm ou 410 mm ; hauteurs d'outillage courantes 495 mm ou 600 mm.
• Course du coulisseau selon modèle : 175 mm à 265 mm.
• Plage de puissance moteur : 6,2 kW à 21,4 kW suivant le modèle.
• Volumes de réservoir huile : 150 L à 400 L selon configuration.
• Poids et encombrement variables selon modèle (exemples fournis dans les fiches techniques).
