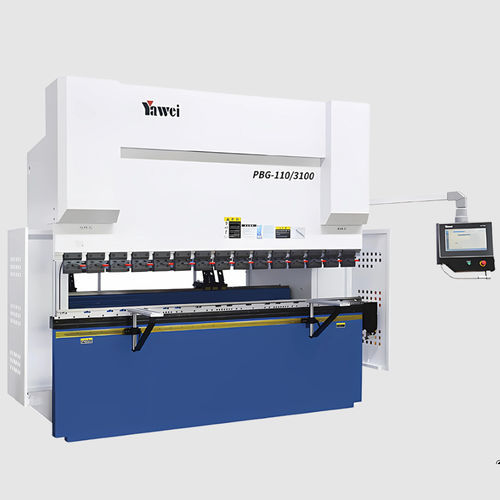

Presse plieuse servo-hydraulique PBG series

CNCà grande vitessecompacte

Aperçu
Des entraînements par double servomoteur associés à une technologie à double pompe garantissent des cycles rapides et une productivité élevée. Le contrôle avancé de la pression améliore l'efficacité énergétique et réduit la consommation d'huile tout en renforçant la stabilité de la machine. Le réservoir compact et la structure sans tuyauterie minimisent les opérations de maintenance et le risque de fuites d'huile.

Caractéristiques principales

• Double entraînement servo avec double pompe pour des temps de cycle réduits
• Contrôle de pression avancé pour une consommation d'énergie réduite et une formation stable
• Réservoir d'huile compact et disposition sans tuyaux pour diminuer la maintenance et les fuites
• Vitesses du coulisseau à plusieurs niveaux et puissance moteur sélectionnable selon le modèle
• Plage de pressions de pliage de 1100 kN à 2200 kN et longueurs de pli de 3100 mm à 4500 mm

Modèles disponibles

• PBG-63/2050
• PBG-63/2550
• PBG-110/3100
• PBG-110/4100 Curtain wall
• PBG-110/4500 Curtain wall
• PBG-160/3100
• PBG-160/4100
• PBG-220/3100
• PBG-220/4100

Paramètres techniques (modèles sélectionnés)
PBG-110/4500 Curtain wall
Pression de pliage: 1100 kN
Longueur de pli A: 4500 mm
Distance entre colonnes B: 3800 mm
Profondeur de gorge D: 550 mm
Course du coulisseau C: 215 mm
Hauteur d'outillage E: 630 mm
Vitesse du coulisseau: 220 mm/s; 18 mm/s; 200 mm/s
Puissance moteur principale: 2×7.9 kW
Volume du réservoir: 2×60 L
Dimensions L×l×H: 5070×1700×2870 mm
Poids machine: 9500 kg

PBG-110/4100 Curtain wall
Pression de pliage: 1100 kN
Longueur de pli A: 4100 mm
Distance entre colonnes B: 3600 mm
Profondeur de gorge D: 550 mm
Course du coulisseau C: 215 mm
Hauteur d'outillage E: 630 mm
Vitesse du coulisseau: 220 mm/s; 18 mm/s; 200 mm/s
Puissance moteur principale: 2×7.9 kW
Volume du réservoir: 2×60 L
Dimensions L×l×H: 4670×1700×2780 mm
Poids machine: 8800 kg

PBG-220/4100
Pression de pliage: 2200 kN
Longueur de pli A: 4100 mm
Distance entre colonnes B: 3600 mm
Profondeur de gorge D: 410 mm
Course du coulisseau C: 215 mm
Hauteur d'outillage E: 550 mm
Vitesse du coulisseau: 180 mm/s; 15 mm/s; 180 mm/s
Puissance moteur principale: 2×11 kW
Volume du réservoir: 2×80 L
Dimensions L×l×H: 4710×1750×2950 mm
Poids machine: 12800 kg

PBG-220/3100
Pression de pliage: 2200 kN
Longueur de pli A: 3100 mm
Distance entre colonnes B: 2600 mm
Profondeur de gorge D: 410 mm
Course du coulisseau C: 215 mm
Hauteur d'outillage E: 550 mm
Vitesse du coulisseau: 180 mm/s; 15 mm/s; 180 mm/s
Puissance moteur principale: 2×11 kW
Volume du réservoir: 2×80 L
Dimensions L×l×H: 3710×1750×2850 mm
Poids machine: 10800 kg

PBG-160/4100
Pression de pliage: 1600 kN
Longueur de pli A: 4100 mm
Distance entre colonnes B: 3600 mm
Profondeur de gorge D: 410 mm
Course du coulisseau C: 215 mm
Hauteur d'outillage E: 550 mm
Vitesse du coulisseau: 220 mm/s; 18 mm/s; 200 mm/s
Puissance moteur principale: 2×7.9 kW
Volume du réservoir: 2×60 L
Dimensions L×l×H: 4690×1500×2850 mm
Poids machine: 10500 kg

PBG-160/3100
Pression de pliage: 1600 kN
Longueur de pli A: 3100 mm
Distance entre colonnes B: 2600 mm
Profondeur de gorge D: 410 mm
Course du coulisseau C: 215 mm
Hauteur d'outillage E: 550 mm
Vitesse du coulisseau: 220 mm/s; 18 mm/s; 200 mm/s
Puissance moteur principale: 2×7.9 kW
Volume du réservoir: 2×60 L
Dimensions L×l×H: 3690×1500×2780 mm
Poids machine: 8600 kg

PBG-110/3100
Pression de pliage: 1100 kN
Longueur de pli A: 3100 mm
Distance entre colonnes B: 2600 mm
Profondeur de gorge D: 410 mm
Course du coulisseau C: 215 mm
Hauteur d'outillage E: 550 mm
Vitesse du coulisseau: 220 mm/s; 18 mm/s; 200 mm/s
Puissance moteur principale: 2×7.9 kW
Volume du réservoir: 2×60 L
Dimensions L×l×H: 3670×1430×2650 mm
Poids machine: 7000 kg
