Presse plieuse servo-hydraulique PBH(A) series
CNCde grande dimensionde précision

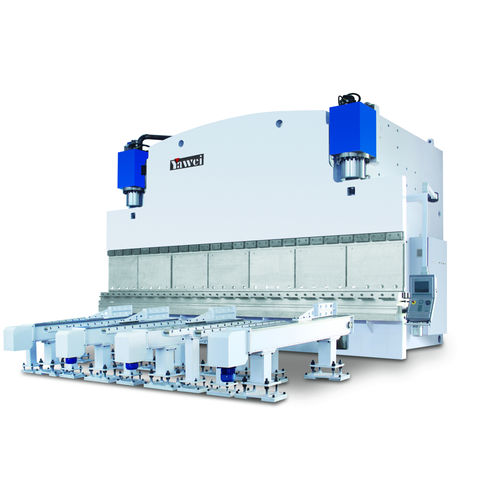

Presse plieuse servo-hydraulique - PBH(A) series - JIANGSU YAWEI MACHINE TOOL - CNC / de grande dimension / de précision

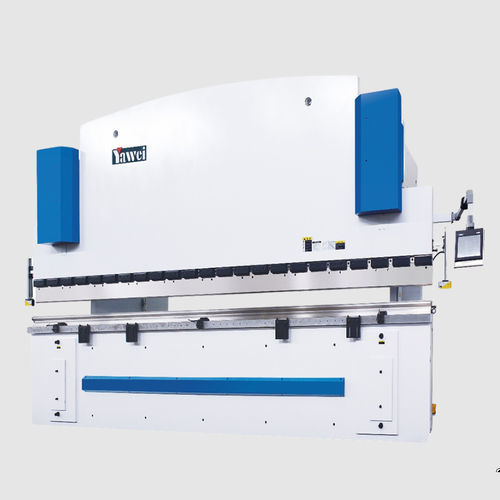

Presse plieuse servo-hydraulique - PBH(A) series - JIANGSU YAWEI MACHINE TOOL - CNC / de grande dimension / de précision
Presse plieuse servo-hydraulique - PBH(A) series - JIANGSU YAWEI MACHINE TOOL - CNC / de grande dimension / de précision - image - 2
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Actionnement
servo-hydraulique
Contrôle - commande
CNC
Autres caractéristiques
de précision, de grande dimension, à vis à billes
Force de pression

Max: 30 000 kN

Min: 1 600 kN

Longueur de pliage

Max: 12 000 mm
(472,4 in)

Min: 5 100 mm
(200,8 in)

Puissance moteur

Max: 90 kW
(122,37 hp)

Min: 11 kW
(14,96 hp)

Longeur machine

Max: 5 400 mm
(213 in)

Min: 4 400 mm
(173 in)

Largeur machine

Max: 5 300 mm
(208,66 in)

Min: 1 850 mm
(72,83 in)

Hauteur machine

3 350 mm
(131,89 in)

Presse à jour

450 mm
(18 in)

Course maximale

Max: 600 mm
(24 in)

Min: 215 mm
(8 in)

Description

Description du produit
Matière première en tôle d'acier usinée sur un grand centre d'usinage cinq axes pour garantir la précision structurelle et l'ajustement des composants.
Système servo-hydraulique électro-hydraulique avec contrôle en boucle fermée pour la synchronisation du déplacement du coulisseau.
Guidage du coulisseau sur double rail en matériau auto-lubrifiant pour une précision durable.
Table équipée d'un dispositif de contre-flèche (crowning) et d'un système de compensation de déformation du bec afin d'assurer la précision de pliage.
Vérins hydrauliques avec appuis flottants sphériques et tiges de piston guidées spécialement conçues pour une forte résistance aux charges excentrées.
Backgauge entraîné par moteur servo AC numérique, entraînement par vis à billes de précision et guidage sur rail linéaire.

Modèles disponibles
  • PBH(A)-160/5100
  • PBH(A)-220/5100
  • PBH(A)-220/6100
  • PBH(A)-300/5100
  • PBH(A)-300/6200
  • PBH(A)-400/4100
  • PBH(A)-400/5100
  • PBH(A)-400/6200
  • PBH(A)-500/4100
  • PBH(A)-500/5100
  • PBH(A)-500/6200
  • PBH(A)-500/8200
  • PBH(A)-630/4100
  • PBH(A)-630/5100
  • PBH(A)-630/6200
  • PBH(A)-630/8200
  • PBH(A)-800/6200
  • PBH(A)-800/8200
  • PBH(A)-1000/6200
  • PBH(A)-1000/8200
  • PBH(A)-1200/6200
  • PBH(A)-1200/8200
  • PBH(A)-1200/12000
  • PBH(A)-1600/8200
  • PBH(A)-1600/12000
  • PBH(A)-2000/12000
  • PBH(A)-2500/12000
  • PBH(A)-3000/12000


Spécification du modèle sélectionné (PBH(A)-160/5100)
Force nominale : 1600 kN
Longueur de table A : 5100 mm
Entraxe des colonnes B : 4200 mm
Ouverture (throat) D : 410 mm
Course du coulisseau C : 215 mm
Hauteur d'ouverture maximale : 450 mm
Vitesses du coulisseau : 120 mm/s, 10 mm/s, 90 mm/s
Puissance moteur : 11 kW
Réservoir d'huile : 400 L
Dimensions L*W*H : 5400*1850*3350 mm
Poids total machine : 20000/17200 kg

Autres exemples de spécifications (résumé)
PBH(A)-220/5100 : Force nominale 2200 kN ; Longueur de table 5100 mm ; Entraxe 4200 mm ; Ouverture 410 mm ; Course 215 mm ; Hauteur max 450 mm ; Vitesses 120/9/100 mm/s ; Puissance 15 kW ; Réservoir 500 L ; Dimensions 5400*1860*3380 mm ; Poids 23000/20000 kg.
PBH(A)-220/6200 : Force nominale 2200 kN ; Longueur de table 6200 mm ; Entraxe 5100 mm ; Ouverture 410 mm ; Course 215 mm ; Hauteur max 450 mm ; Vitesses 120/9/100 mm/s ; Puissance 15 kW ; Réservoir 500 L ; Dimensions 6500*1850*3430 mm ; Poids 28000/23000 kg.
Variantes PBH(A)-300 : Force nominale jusqu'à 3000 kN ; Longueurs de table typiques 5100 ou 6200 mm ; Course du coulisseau 265 mm ; Hauteur max 500 mm ; Puissance 22 kW ; Réservoir jusqu'à 750 L ; Dimensions et poids selon configuration.
Variantes de plus forte capacité disponibles de 4000 kN à 30000 kN avec longueurs de table (4100/5100/6200/8200/12000 mm), entraxes et ouvertures adaptés, courses et hauteurs d'ouverture accrues, puissances moteurs en configurations multi-moteurs (ex. 2×55 kW), volumes d'huile jusqu'à plusieurs milliers de litres et dimensions/poids par modèle.

Caractéristiques techniques
  • Matériau et structure : tôle d'acier usinée sur grand centre d'usinage cinq axes.
  • Système hydraulique : servo électro-hydraulique avec contrôle en boucle fermée pour la synchronisation du coulisseau.
  • Guidage du coulisseau : double rail avec matériau auto-lubrifiant.
  • Compensation de la table : système de contre-flèche et compensation de la déformation du bec.
  • Vérin hydraulique : support flottant sphérique et tige guidée pour forte capacité anti-coin.
  • Backgauge : moteur servo AC numérique, vis à billes de précision, guidage sur rail linéaire.
  • Gamme de forces nominales : 1600 kN à 30000 kN selon modèles.
  • Exemples de courses : 215 mm, 265 mm, 315 mm, 410 mm selon modèle.
  • Exemples de hauteurs d'ouverture : 450 mm, 500 mm, 520 mm, 620 mm, 720 mm, 720–1250 mm selon modèle.
  • Plage de puissance moteur : 11 kW jusqu'à configurations multi-moteurs (ex. 2×90 kW) selon modèle.
  • Volume du réservoir d'huile : 400 L jusqu'à plusieurs milliers de litres selon modèle.
  • Plusieurs longueurs de table et entraxes disponibles pour s'adapter aux largeurs de pliage (ex. 4100, 5100, 6200, 8200, 12000 mm).
