Machine de découpe laser HLA series
pour métalde tôleà chargement manuel

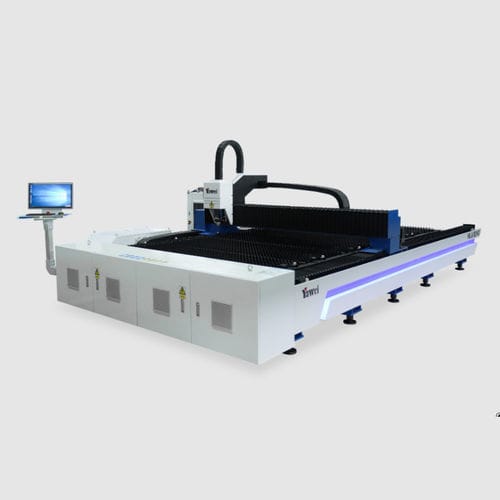

Machine de découpe laser - HLA series - JIANGSU YAWEI MACHINE TOOL - pour métal / de tôle / à chargement manuel
Machine de découpe laser - HLA series - JIANGSU YAWEI MACHINE TOOL - pour métal / de tôle / à chargement manuel
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Technologie
laser
Matière traitée
pour métal
Produit traité
de tôle
Chargement de la pièce
à chargement manuel
Construction
compacte, à deux portiques, à table fixe, flexible
Autres caractéristiques
de précision
Course X

Min: 3 070 mm
(120,87 in)

Max: 13 120 mm
(516,54 in)

Course Y

Min: 1 545 mm
(60,83 in)

Max: 3 120 mm
(122,83 in)

Course Z

Min: 120 mm
(5 in)

Max: 170 mm
(7 in)

Vitesse de coupe

Min: 1,667 m/s
(5,469 ft/s)

Max: 2,333 m/s
(7,654 ft/s)

Puissance laser

Min: 3 000 W

Max: 80 000 W

Répétabilité

0,02 mm
(0,0008 in)

Accélération

Min: 7,85 m/s²
(25,75 ft/s²)

Max: 11,77 m/s²
(38,62 ft/s²)

Longueur hors tout

Min: 5 000 mm
(197 in)

Max: 17 000 mm
(669 in)

Hauteur

2 000 mm
(79 in)

Capacité de charge

Min: 900 kg
(1 984,2 lb)

Max: 18 000 kg
(39 683,2 lb)

Description

Description du produit
Structure machine compacte avec faible encombrement pour une utilisation optimisée de l'espace.
Zone de coupe ouverte conçue pour faciliter le chargement et le déchargement des tôles et s'adapter à différents sites.
Prise d'extraction des poussières sous la zone de coupe pour améliorer l'évacuation des fumées et assurer un fonctionnement stable à long terme.
Portique ouvert à double entraînement et table unique pour des mouvements stables et une fiabilité du procédé.
Frappe de lit soudée avec poutre en alliage d'aluminium pour répondre aux exigences de mouvements à forte accélération.
Armoire électrique séparée pour un positionnement flexible selon l'agencement du site.

Paramètres produit - Modèles
  • HLA-1530
  • HLA-2040
  • HLA-2560
  • HLA-2580
  • HLA-25120
  • HLA-30130

HLA-1530
Plage de découpe : 3050*1525mm
Course axe X : 3070mm
Course axe Y : 1545mm
Course axe Z : 120mm
Vitesse maximale trajectoire X-Y : 140m/min
Accélération max X/Y : 1.2Gm/s²
Précision de positionnement : ±0.03mm
Précision de repositionnement : ±0.02mm
Charge maximale de la table : 900Kg
Dimensions machine : 5000*3700*2000mm
Puissance générateur laser : 3/6kW

HLA-2040
Plage de découpe : 4065*2035mm
Course axe X : 4085mm
Course axe Y : 2055mm
Course axe Z : 120mm
Vitesse maximale trajectoire X-Y : 140m/min
Accélération max X/Y : 1.2Gm/s²
Précision de positionnement : ±0.03mm
Précision de repositionnement : ±0.02mm
Charge maximale de la table : 1500Kg
Dimensions machine : 6000*4400*2000mm
Puissance générateur laser : 3/6kW

HLA-2560
Plage de découpe : 6100*2545mm
Course axe X : 6120mm
Course axe Y : 2565mm
Course axe Z : 170mm
Vitesse maximale trajectoire X-Y : 140m/min
Accélération max X/Y : 1.0Gm/s²
Précision de positionnement : ±0.03mm
Précision de repositionnement : ±0.02mm
Charge maximale de la table : 3000Kg
Dimensions machine : 8800*5400*2000mm
Puissance générateur laser : 12/20/30/40/50/60/80kW

HLA-2580
Plage de découpe : 8100*2545mm
Course axe X : 8120mm
Course axe Y : 2565mm
Course axe Z : 170mm
Vitesse maximale trajectoire X-Y : 140m/min
Accélération max X/Y : 1.0Gm/s²
Précision de positionnement : ±0.03mm
Précision de repositionnement : ±0.02mm
Charge maximale de la table : 6250/9400Kg
Dimensions machine : 11400*5500*2000mm
Puissance générateur laser : 12/20/30/40/50/60/80kW

HLA-25120
Plage de découpe : 12100*2545mm
Course axe X : 12120mm
Course axe Y : 2565mm
Course axe Z : 170mm
Vitesse maximale trajectoire X-Y : 140m/min
Accélération max X/Y : 1.0Gm/s²
Précision de positionnement : ±0.03mm
Précision de repositionnement : ±0.02mm
Charge maximale de la table : 9400/14000Kg
Dimensions machine : 15500*5500*2000mm
Puissance générateur laser : 12/20/30/40/50/60/80kW

HLA-30130
Plage de découpe : 13100*3100mm
Course axe X : 13120mm
Course axe Y : 3120mm
Course axe Z : 170mm
Vitesse maximale trajectoire X-Y : 100m/min
Accélération max X/Y : 0.8Gm/s²
Précision de positionnement : ±0.03mm
Précision de repositionnement : ±0.02mm
Charge maximale de la table : 12000/18000Kg
Dimensions machine : 17000*6000*2000mm
Puissance générateur laser : 12/20/30/40/50/60/80kW

Caractéristiques techniques / Spécifications
  • Structure compacte avec faible empreinte au sol.
  • Zone de coupe ouverte pour faciliter les opérations de manutention et l'adaptation au site.
  • Prise d'extraction sous la zone de coupe pour améliorer l'évacuation des poussières et des fumées.
  • Portique ouvert à double entraînement et table unique pour une performance stable et une bonne répétabilité.
  • Lit soudé avec poutre en alliage d'aluminium pour supporter des profils de mouvement à forte accélération.
  • Armoire électrique séparée permettant une installation flexible selon l'agencement de l'atelier.
  • Précision de positionnement : ±0.03mm ; Précision de répétition : ±0.02mm.
  • Vitesse maximale de trajectoire X-Y : jusqu'à 140m/min (selon modèle).
  • Accélération maximale X/Y : jusqu'à 1.2Gm/s² (selon modèle).
  • Options de puissance laser : 3/6kW pour les petits modèles ; série 12–80kW pour les grands modèles.
