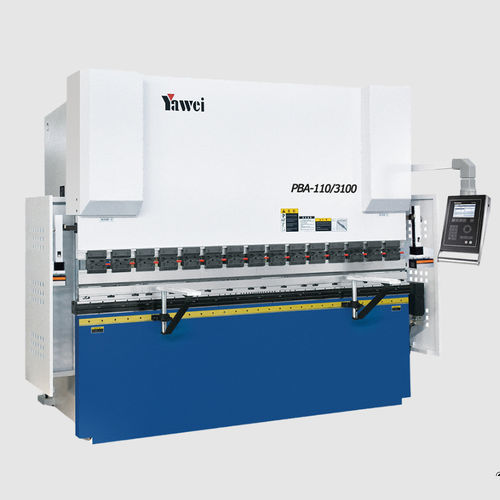

Presse plieuse électrohydraulique PBA series

CNCà grande vitessehaute puissance

Aperçu

• Design industriel épuré avec une ergonomie opérationnelle pensée pour l'atelier.
• Configuration de paramètres optimisée et composants cœur performants pour un fonctionnement stable et une exploitation simple.
• Système de commande servocommandé électro‑hydraulique en boucle fermée (importé d'Allemagne) pour synchronisation précise et meilleur rendement énergétique.
• Châssis haute rigidité et contrôle CNC de la compensation mécanique (crowning) sur la table pour une précision de pli constante.

Modèles disponibles

• PBA-300/4100
• PBA-300/3100
• PBA-220/4100
• PBA-220/3100
• PBA-160/4100
• PBA-160/3100
• PBA-110/4100
• PBA-110/3100
• PBA-63/2550
• PBA-63/2050
• PBA-35/1250

Spécifications par modèle
PBA-300/4100
Capacité de pliage : 3000 kN
Longueur de pli A : 4100 mm
Distance entre colonnes B : 3600 mm
Profondeur de gorge D : 410 mm
Course du coulisseau C : 265 mm
Hauteur d'outillage E : 580 mm
Vitesse du coulisseau : 120 mm/s (approche) 10 mm/s (travail) 120 mm/s (retour)
Puissance moteur principal : 22 kW
Volume réservoir d'huile : 600 L
Dimensions L*W*H : 4670*1925*3080 mm
Poids machine : 15800 kg

PBA-300/3100
Capacité de pliage : 3000 kN
Longueur de pli A : 3100 mm
Distance entre colonnes B : 2600 mm
Profondeur de gorge D : 410 mm
Course du coulisseau C : 265 mm
Hauteur d'outillage E : 580 mm
Vitesse du coulisseau : 120 mm/s (approche) 10 mm/s (travail) 120 mm/s (retour)
Puissance moteur principal : 22 kW
Volume réservoir d'huile : 450 L
Dimensions L*W*H : 3670*1925*2980 mm
Poids machine : 13800 kg

PBA-220/4100
Capacité de pliage : 2200 kN
Longueur de pli A : 4100 mm
Distance entre colonnes B : 3600 mm
Profondeur de gorge D : 410 mm
Course du coulisseau C : 215 mm
Hauteur d'outillage E : 550 mm
Vitesse du coulisseau : 160 mm/s (approche) 12 mm/s (travail) 150 mm/s (retour)
Puissance moteur principal : 17 kW
Volume réservoir d'huile : 400 L
Dimensions L*W*H : 4650*1795*2950 mm
Poids machine : 12800 kg

PBA-220/3100
Capacité de pliage : 2200 kN
Longueur de pli A : 3100 mm
Distance entre colonnes B : 2600 mm
Profondeur de gorge D : 410 mm
Course du coulisseau C : 215 mm
Hauteur d'outillage E : 550 mm
Vitesse du coulisseau : 160 mm/s (approche) 12 mm/s (travail) 150 mm/s (retour)
Puissance moteur principal : 17 kW
Volume réservoir d'huile : 300 L
Dimensions L*W*H : 3650*1795*2850 mm
Poids machine : 10800 kg

PBA-160/4100
Capacité de pliage : 1600 kN
Longueur de pli A : 4100 mm
Distance entre colonnes B : 3600 mm
Profondeur de gorge D : 410 mm
Course du coulisseau C : 215 mm
Hauteur d'outillage E : 550 mm
Vitesse du coulisseau : 200 mm/s (approche) 13 mm/s (travail) 160 mm/s (retour)
Puissance moteur principal : 11.3 kW
Volume réservoir d'huile : 400 L
Dimensions L*W*H : 4630*1525*2950 mm
Poids machine : 10500 kg

PBA-160/3100
Capacité de pliage : 1600 kN
Longueur de pli A : 3100 mm
Distance entre colonnes B : 2600 mm
Profondeur de gorge D : 410 mm
Course du coulisseau C : 215 mm
Hauteur d'outillage E : 550 mm
Vitesse du coulisseau : 200 mm/s (approche) 13 mm/s (travail) 160 mm/s (retour)
Puissance moteur principal : 11.3 kW
Volume réservoir d'huile : 300 L
Dimensions L*W*H : 3650*1795*2850 mm
Poids machine : 10800 kg

PBA-110/4100
Capacité de pliage : 1100 kN
Longueur de pli A : 4100 mm
Distance entre colonnes B : 3600 mm
Profondeur de gorge D : 410 mm
Course du coulisseau C : 215 mm
Hauteur d'outillage E : 550 mm
Vitesse du coulisseau : 160 mm/s (approche) 12 mm/s (travail) 150 mm/s (retour)
Puissance moteur principal : 8.7 kW
Volume réservoir d'huile : 300 L
Dimensions L*W*H : 4650*1795*2950 mm
Poids machine : 12800 kg

PBA-110/3100
Capacité de pliage : 1100 kN
Longueur de pli A : 3100 mm
Distance entre colonnes B : 2600 mm
Profondeur de gorge D : 410 mm
Course du coulisseau C : 215 mm
Hauteur d'outillage E : 550 mm
Vitesse du coulisseau : 160 mm/s (approche) 12 mm/s (travail) 150 mm/s (retour)
Puissance moteur principal : 8.7 kW
Volume réservoir d'huile : 300 L
Dimensions L*W*H : 3650*1795*2850 mm
Poids machine : 10800 kg

PBA-63/2550
Capacité de pliage : 630 kN
Longueur de pli A : 2550 mm
Distance entre colonnes B : 2150 mm
Profondeur de gorge D : 350 mm
Course du coulisseau C : 175 mm
Hauteur d'outillage E : 480 mm
Vitesse du coulisseau : 180 mm/s (approche) 12.5 mm/s (travail) 140 mm/s (retour)
Puissance moteur principal : 5.5 kW
Volume réservoir d'huile : 200 L
Dimensions L*W*H : 3120*1450*2390 mm
Poids machine : 5000 kg

PBA-63/2050
Capacité de pliage : 630 kN
Longueur de pli A : 2050 mm
Distance entre colonnes B : 1750 mm
Profondeur de gorge D : 350 mm
Course du coulisseau C : 175 mm
Hauteur d'outillage E : 480 mm
Vitesse du coulisseau : 180 mm/s (approche) 12.5 mm/s (travail) 140 mm/s (retour)
Puissance moteur principal : 5.5 kW
Volume réservoir d'huile : 150 L
Dimensions L*W*H : 2720*1450*2390 mm
Poids machine : 4000 kg

PBA-35/1250
Capacité de pliage : 350 kN
Longueur de pli A : 1250 mm
Distance entre colonnes B : 950 mm
Profondeur de gorge D : 300 mm
Course du coulisseau C : 120 mm
Hauteur d'outillage E : 450 mm
Vitesse du coulisseau : 180 mm/s (approche) 16 mm/s (travail) 180 mm/s (retour)
Puissance moteur principal : 4.4 kW
Volume réservoir d'huile : 100 L
Dimensions L*W*H : 1930*1400*2200 mm
Poids machine : 3000 kg

Caractéristiques principales

• Système de commande : boucle fermée électro‑hydraulique servocommandée (importée d'Allemagne).
• Châssis : structure à haute rigidité pour des opérations de pliage précises et stables.
• Compensation : crowning mécanique commandé par CNC sur la table pour une qualité de pli uniforme.
• Alimentation & puissance : puissances moteurs principales selon modèle (4.4 kW à 22 kW) et pressions de pli de 350 kN à 3000 kN.
• Hydraulique : volumes d'huile variables suivant modèle (100 L à 600 L).
• Vitesses multi-étagées du coulisseau pour optimisation des temps de cycle.

Applications typiques

• Ateliers de tôlerie et usinage métallique
• Production d'appareils électroménagers et coffrets électriques
• Pliage de panneaux pour façades et murs-rideaux
• Composants pour machines et équipements de chantier
