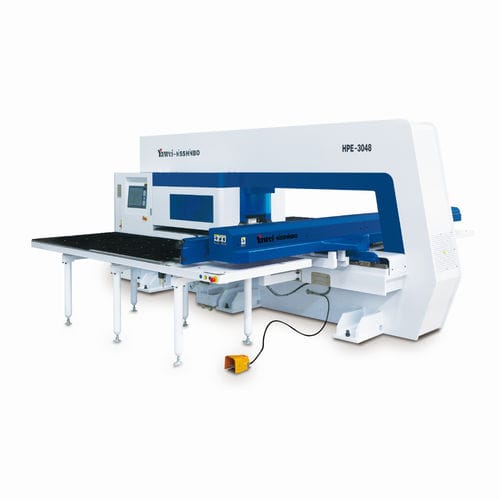

Poinçonneuse CNC HPE series
servocommandéepour métalde tôle

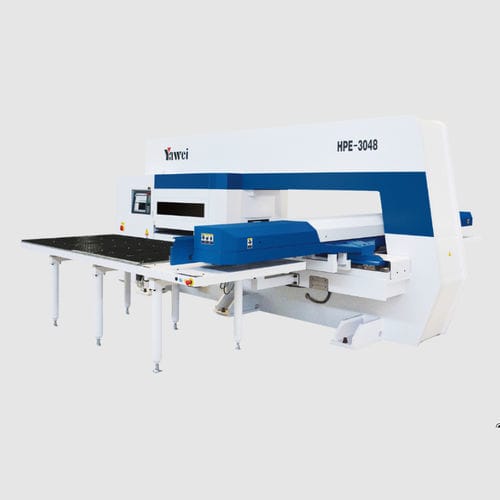

Poinçonneuse CNC - HPE series - JIANGSU YAWEI MACHINE TOOL - servocommandée / pour métal / de tôle
Poinçonneuse CNC - HPE series - JIANGSU YAWEI MACHINE TOOL - servocommandée / pour métal / de tôle
Poinçonneuse CNC - HPE series - JIANGSU YAWEI MACHINE TOOL - servocommandée / pour métal / de tôle - image - 2
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Type de commande
CNC
Actionnement
servocommandée
Produit traité
de tôle, pour métal
Fonction combinée
de formage, de perçage
Autres caractéristiques
à tourelle
Force

294 000 N

Puissance moteur

6,1 kW
(8,29 hp)

Cadence

2 300 rpm
(14 451,3 rad.min-1)

Course X

2 000 mm
(78,74 in)

Course Y

5 000 mm
(196,85 in)

Description

Aperçu du produit
Tête de poinçonnage à servocommande avec cadence de pointe jusqu'à 2300 coups/min. Interface homme‑machine entièrement tactile et système CNC performant offrant un positionnement précis avec une précision de point mort de 0,01 mm. Tourelle rotative à engrènement constant brevetée pour un indexage d'outil répétable, et capacité de formage par rouleau précise et efficace. Conception visant une faible consommation d'énergie et un niveau sonore réduit pour les lignes de production industrielles.

Modèles disponibles
  • HPE-3078
  • HPE-3058
  • HPE-3057
  • HPE-3048
  • HPE-3047
  • HPE-3044


Données techniques — HPE-3078
  • Force nominale : 294 kN
  • Dimension maximale de plaque traitable (incl. une reposition) : 2000×5000 mm
  • Épaisseur max. plaque (acier carbone) : 6,35 mm ; (inox) : 4 mm
  • Diamètre max. d'un poinçon : Φ88,9 mm
  • Précision de perçage : ±0,1 mm ; précision de positionnement point mort : 0,01 mm
  • Fréquence de poinçonnage : 2300 cpm (crête) ; max (pas 1 mm, course 6 mm) : 750 cpm ; (pas 25,4 mm, course 6 mm) : 410 cpm
  • Vitesse maximale de déplacement de la tôle : 102 m/min
  • Vitesse de la tourelle : 30 rpm
  • Nombre d'axes de commande : 5 (X, Y, T, C, Z)
  • Puissance absorbée globale : 6,1 kW
  • Alimentation pneumatique requise : 0,6 MPa
  • Dimensions extérieures (L×l×H) : 6920 × 5000 × 2260 mm
  • Poids : 25 500 kg


Caractéristiques techniques clés
  • Série : HPE series
  • Force nominale : 294 kN
  • Fréquence maximale de poinçonnage (crête) : 2300 coups/min
  • Précision de poinçonnage : ±0,1 mm ; précision de positionnement point mort : 0,01 mm
  • Diamètre max. d'un poinçon : Φ88,9 mm
  • Épaisseur max. : acier carbone 6,35 mm ; inox 4 mm
  • Vitesse tourelle : 30 rpm
  • Vitesse max. de la tôle : 102 m/min
  • Axes de commande : 5 (X, Y, T, C, Z)
  • Interface homme‑machine : système CNC full touchscreen
  • Variantes et dimensions max. : HPE-3078 (2000×5000 mm), HPE-3058 (1500×5000 mm), HPE-3057 (1500×4000 mm), HPE-3048 (1250×5000 mm), HPE-3047 (1250×4000 mm), HPE-3044 (1250×2500 mm)
