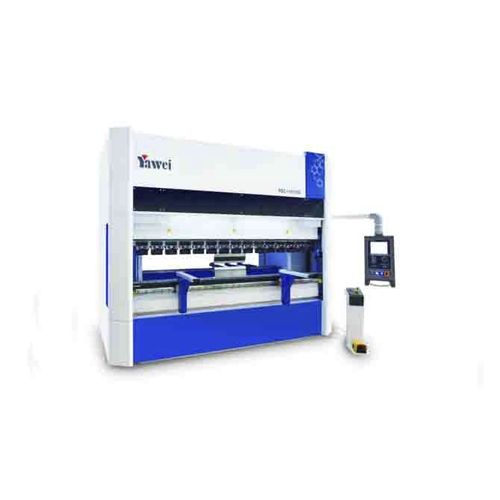

Presse plieuse hybride PBM series

CNCà grande vitessehaute performance

Description du produit
Système d'entraînement hybride huile-électrique avec contrôle synchrone piloté par pompe. Précision de positionnement élevée, fonctionnement économe en énergie et cycles à grande vitesse rendent cette série adaptée au pliage haute précision et à fort rendement de tôles et autres pièces. Configurations et paramètres conçus pour répondre aux exigences industrielles exigeantes.

Modèles disponibles

• PBM-220/4100
• PBM-220/3100
• PBM-160/4100
• PBM-160/3100
• PBM-110/4100
• PBM-110/3100

Paramètres techniques — PBM-220/4100
Force nominale : 2200 kN
Longueur de table A : 4100 mm
Entraxe des colonnes B : 3600 mm
Ouverture throat D : 410 mm
Course du coulisseau C : 265 mm
Hauteur outillage E : 600 mm
Vitesse du coulisseau : 220 mm/s, 15 mm/s, 200 mm/s
Puissance moteur : 15*2 kW
Dimensions totales L*W*H : 4650*1850*3095 mm
Masse totale : 14700 kg

Paramètres techniques — PBM-220/3100
Force nominale : 2200 kN
Longueur de table A : 3100 mm
Entraxe des colonnes B : 2600 mm
Ouverture throat D : 410 mm
Course du coulisseau C : 265 mm
Hauteur outillage E : 600 mm
Vitesse du coulisseau : 220 mm/s, 15 mm/s, 200 mm/s
Puissance moteur : 15*2 kW
Dimensions totales L*W*H : 3650*1850*2995 mm
Masse totale : 13000 kg

Paramètres techniques — PBM-160/4100
Force nominale : 1600 kN
Longueur de table A : 4100 mm
Entraxe des colonnes B : 3600 mm
Ouverture throat D : 410 mm
Course du coulisseau C : 265 mm
Hauteur outillage E : 600 mm
Vitesse du coulisseau : 220 mm/s, 18 mm/s, 220 mm/s
Puissance moteur : 7.5*2 kW
Dimensions totales L*W*H : 4630*1600*3025 mm
Masse totale : 12400 kg

Paramètres techniques — PBM-160/3100
Force nominale : 1600 kN
Longueur de table A : 3100 mm
Entraxe des colonnes B : 2600 mm
Ouverture throat D : 410 mm
Course du coulisseau C : 265 mm
Hauteur outillage E : 600 mm
Vitesse du coulisseau : 220 mm/s, 18 mm/s, 220 mm/s
Puissance moteur : 7.5*2 kW
Dimensions totales L*W*H : 3630*1600*2985 mm
Masse totale : 10500 kg

Paramètres techniques — PBM-110/4100
Force nominale : 1100 kN
Longueur de table A : 4100 mm
Entraxe des colonnes B : 3600 mm
Ouverture throat D : 410 mm
Course du coulisseau C : 265 mm
Hauteur outillage E : 600 mm
Vitesse du coulisseau : 250 mm/s, 20 mm/s, 220 mm/s
Puissance moteur : 5.5*2 kW
Dimensions totales L*W*H : 4610*1550*2985 mm
Masse totale : 9700 kg

Paramètres techniques — PBM-110/3100
Force nominale : 1100 kN
Longueur de table A : 3100 mm
Entraxe des colonnes B : 2600 mm
Ouverture throat D : 410 mm
Course du coulisseau C : 265 mm
Hauteur outillage E : 600 mm
Vitesse du coulisseau : 250 mm/s, 20 mm/s, 220 mm/s
Puissance moteur : 5.5*2 kW
Dimensions totales L*W*H : 3610*1550*2935 mm
Masse totale : 9000 kg

Caractéristiques / spécifications techniques

• Système d'entraînement : entraînement hybride huile-électrique avec contrôle synchrone piloté par pompe
• Destiné au pliage haute précision et à grande vitesse de diverses pièces en tôle
• Précision de positionnement élevée, conception économe en énergie et cycles efficaces
• Gamme de modèles : 1100 kN à 2200 kN, longueurs de table 3100–4100 mm
• Principaux paramètres : force nominale, longueur de table A, entraxe des colonnes B, ouverture throat D, course du coulisseau C, hauteur outillage E, vitesse du coulisseau, puissance moteur, dimensions totales
