Presse plieuse servo-électrique PBE series

à grande vitessecompactede précision

Présentation du produit
Presse plieuse électrique à servomoteur, vitesse élevée et grande précision, conçue pour le pliage de pièces de petites et moyennes dimensions. Entraînement entièrement électrique et sans huile pour réduire la consommation d'énergie et la maintenance. Commande en porte-à-faux avec hauteur de table réglable pour un accès opérateur et un réglage des outillages facilités. Empreinte compacte pour une intégration aisée dans différentes lignes de production et un transport simplifié.

Modèles disponibles

• PBE-25/850
• PBE-35/1250
• PBE-60/2050
• PBE-110/3100

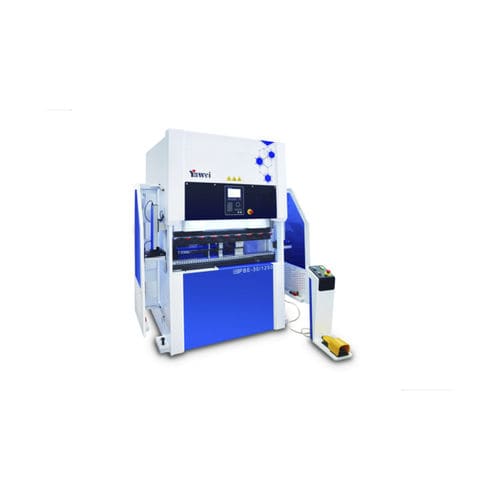

• PBED-35/1250
• PBED-60/2050

Spécifications par modèle
PBED-35/1250
Force nominale : 350 kN
Longueur de table A : 1250 mm
Espacement des colonnes B : 1050 mm
Ouverture de gorge D : 250 mm
Course du coulisseau C : 150 mm
Hauteur d'outillage E : 480 mm
Vitesse du coulisseau : 200 mm/s ; 30 mm/s ; 200 mm/s
Puissance moteur : 6.3*2
Dimensions L×l×H : 1790×1350×2380 mm
Poids total : 3000 kg

PBE-110/3100
Force nominale : 1100 kN
Longueur de table A : 3100 mm
Espacement des colonnes B : 2600 mm
Ouverture de gorge D : 410 mm
Course du coulisseau C : 215 mm
Hauteur d'outillage E : 600 mm
Vitesse du coulisseau : 180 mm/s ; 30 mm/s ; 180 mm/s
Puissance moteur : 37*2
Dimensions L×l×H : 3580×1570×2715 mm
Poids total : 7500 kg

PBE-60/2050
Force nominale : 600 kN
Longueur de table A : 2050 mm
Espacement des colonnes B : 1750 mm
Ouverture de gorge D : 350 mm
Course du coulisseau C : 190 mm
Hauteur d'outillage E : 495 mm
Vitesse du coulisseau : 200 mm/s ; 30 mm/s ; 200 mm/s
Puissance moteur : 15*2
Dimensions L×l×H : 2800×1485×2400 mm
Poids total : 5500 kg

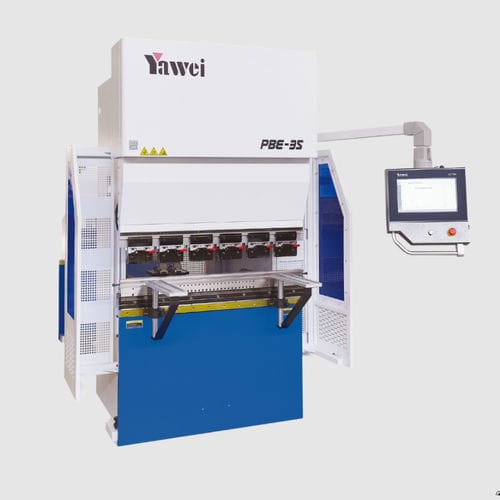

PBE-35/1250
Force nominale : 350 kN
Longueur de table A : 1250 mm
Espacement des colonnes B : 1050 mm
Ouverture de gorge D : 250 mm
Course du coulisseau C : 150 mm
Hauteur d'outillage E : 480 mm
Vitesse du coulisseau : 200 mm/s ; 30 mm/s ; 200 mm/s
Puissance moteur : 7.5*2
Dimensions L×l×H : 1940×1500×2380 mm
Poids total : 3000 kg

PBE-25/850
Force nominale : 250 kN
Longueur de table A : 850 mm
Espacement des colonnes B : 900 mm
Ouverture de gorge D : 250 mm
Course du coulisseau C : 190 mm
Hauteur d'outillage E : 520 mm
Vitesse du coulisseau : 200 mm/s ; 30 mm/s ; 200 mm/s
Puissance moteur : 11 kW
Dimensions L×l×H : 1790×1320×2340 mm
Poids total : 3000 kg

PBED-60/2050
Force nominale : 600 kN
Longueur de table A : 2050 mm
Espacement des colonnes B : 1750 mm
Ouverture de gorge D : 350 mm
Course du coulisseau C : 190 mm
Hauteur d'outillage E : 495 mm
Vitesse du coulisseau : 200 mm/s ; 30 mm/s ; 200 mm/s
Puissance moteur : 9.5*2
Dimensions L×l×H : 2800×1485×2600 mm
Poids total : 5500 kg

Points clés

• Entraînement entièrement électrique et sans huile pour réduire la consommation et la maintenance.
• Vitesse élevée et grande précision adaptées au pliage de pièces petites et moyennes.
• Commande en porte-à-faux et hauteur de table réglable pour un meilleur accès opérateur et un changement d'outillage rapide.
• Empreinte compacte et gamme de modèles pour répondre à différents besoins de production.

Caractéristiques techniques

• La série PBE/PBED couvre 250 kN à 1100 kN de force nominale et des longueurs de table de 850 mm à 3100 mm.
• Ouverture de gorge (D) : 250 mm / 350 mm / 410 mm selon le modèle ; course du coulisseau (C) : 150–215 mm.
• Vitesses du coulisseau en plusieurs étapes (ex. : 200 mm/s, 30 mm/s) ; hauteur d'outillage E généralement entre 480 mm et 600 mm.
• La puissance des moteurs et les dimensions varient selon le modèle — voir les spécifications par modèle pour les détails.
