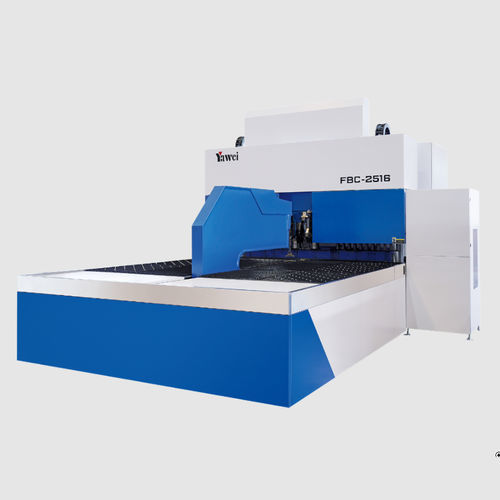

Presse plieuse servo-électrique FBC series

CNCavec changeur automatique d'outilsautomatique

Présentation

• La matrice à charnière s'adapte aux pièces de forme complexe et compense les limites des matrices fixes.
• Changement d'outil/matrice automatique permettant un réglage rapide des dimensions et un remplacement en cours de production.
• Charnière pneumatique pour éviter les collisions côté formage et prévenir les rayures sur la surface de la pièce.
• Commande entièrement servo-électrique sur 20 axes pour un fonctionnement précis et économe en énergie.

Paramètres produit — FBC2016
Longueur diagonale maximale de la tôle : 2400 mm
Longueur de pliage maxi : 2000 mm
Hauteur de pliage maxi : 165 mm
Épaisseur maxi tôle (acier doux 410 MPa) : 2 mm
Épaisseur maxi tôle (inox 600 MPa) : 1,5 mm
Épaisseur maxi tôle (alliage aluminium 265 MPa) : 3 mm
Épaisseur minimale : 0,35 mm
Axes servo : 20
Dimensions (L×l×H) : 4,6 × 4,6 × 3,1 m
Poids machine : 14300 kg


Paramètres produit — FBC2516
Longueur diagonale maximale de la tôle : 2800 mm
Longueur de pliage maxi : 2500 mm
Hauteur de pliage maxi : 165 mm
Épaisseur maxi tôle (acier doux 410 MPa) : 2 mm
Épaisseur maxi tôle (inox 600 MPa) : 1,5 mm
Épaisseur maxi tôle (alliage aluminium 265 MPa) : 3 mm
Épaisseur minimale : 0,35 mm
Axes servo : 20
Dimensions (L×l×H) : 5,5 × 4,9 × 3,2 m
Poids machine : 20000 kg


Paramètres produit — FBC3016
Longueur diagonale maximale de la tôle : 3400 mm
Longueur de pliage maxi : 3000 mm
Hauteur de pliage maxi : 165 mm
Épaisseur maxi tôle (acier doux 410 MPa) : 2 mm
Épaisseur maxi tôle (inox 600 MPa) : 1,5 mm
Épaisseur maxi tôle (alliage aluminium 265 MPa) : 3 mm
Épaisseur minimale : 0,35 mm
Axes servo : 20
Dimensions (L×l×H) : 6,6 × 5,4 × 3,2 m
Poids machine : 23400 kg


Caractéristiques / Spécifications techniques

• Série : plieuse CNC à changement automatique d'outils série FBC (FBC2016, FBC2516, FBC3016).
• Mode de changement d'outil : changement automatique complet avec réglage rapide et possibilité de remplacement en cours d'opération.
• Type de matrice : matrice à charnière adaptée aux formes complexes ; charnière pneumatique pour éviter tout contact avec la surface.
• Commande : servo-électrique complète — 20 axes pour précision et répétabilité.
• Capacités matériaux : acier doux (410 MPa) jusqu'à 2 mm ; inox (600 MPa) jusqu'à 1,5 mm ; alliage d'aluminium (265 MPa) jusqu'à 3 mm.
• Épaisseur minimale de tôle : 0,35 mm.
• Applications : fabrication de panneaux, coffrets, composants HVAC, armoires électriques et pièces en tôle à profils complexes.
