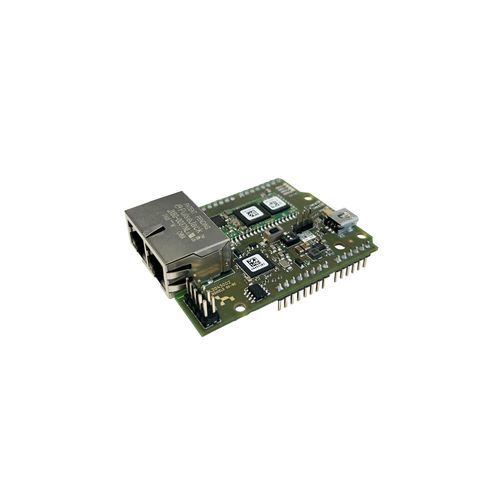

Carte d'évaluation NSHIELD 90-RE

Présentation
NSHIELD 90-RE est une carte d'évaluation basée sur le SoC netX 90 (successeur du NSHIELD 52-RE) conçue pour le développement et l'évaluation de communications Ethernet temps réel multiprotocole. Implémentée comme coprocesseur de communication pour microcontrôleurs STM32, elle se connecte aux cartes STM32 Nucleo-64 et Nucleo-144 via des connecteurs d'interface hôte compatibles Arduino Uno.

Points forts

• Une seule plateforme matérielle pour les systèmes Ethernet temps réel industriels
• Firmware de la pile de protocoles netX 90 téléchargeable gratuitement pour évaluation
• Compatible STM-NUCLEO-64 et STM-NUCLEO-144
• Guide de démarrage rapide pour une configuration aisée du matériel et du logiciel

Fonctionnalité
Permet aux applications basées sur microcontrôleur de se connecter à de nombreux réseaux industriels Ethernet temps réel tout en exécutant la pile de protocoles de manière autonome sur le SoC netX 90, ce qui réduit l'utilisation du processeur et de la mémoire de l'hôte. Le netX 90 agit comme coprocesseur de communication offrant une prise en charge multiprotocole et des communications cycliques à faible latence.

Protocols supportés

• CC-Link IE Field Basic (Slave)
• Sercos (Slave)
• PROFINET IO-Device
• EtherNet/IP (Adapter)
• EtherCAT (Slave)
• DeviceNet (Slave)
• CANopen (Slave)
• Open Modbus/TCP
• POWERLINK (nœud contrôlé)
• PROFIBUS DP (Slave)

Caractéristiques / spécifications techniques

• Nom du produit : NSHIELD 90-RE
• Référence : 7836.000
• Fonction : carte d'extension / d'évaluation Ethernet temps réel pour dispositifs hôtes STM32 Nucleo
• Contrôleur de communication : netX 90
• Mémoire RAM : 8 Mo SDRAM
• Flash : 8 Mo mémoire Flash série
• Interface hôte : interface mémoire série dual-port via SPI
• Systèmes hôtes compatibles : STM32 Nucleo-64 et Nucleo-144
• Connecteurs : barrettes compatibles ARDUINO® Uno V3 (1 x 6 broches, 2 x 8 broches, 1 x 10 broches)
• Ethernet : 100 MBit/s (support 10 MBit/s), 100BASE-TX, 10BASE-T
• Isolation galvanique Ethernet : isolée, tension d'isolement 1000 VDC
• Connecteur Ethernet : 2 × RJ45 avec commutateur Real-Time Ethernet pour topologies en ligne et en anneau
• Assemblage bus de terrain : NXHX-DP, NXHX-CO, NXHX-DN (connecteur pour modules adaptateurs NXHX)
• Interface de diagnostic : téléchargement firmware USB-to-UART via Mini-B USB embarqué (port COM virtuel) ; débogage USB-to-JTAG
• Point d'accès test / développement : adaptateurs à aiguilles JTAG TAP
• Éléments d'affichage (LED) : SYS (état système jaune/vert) ; COM0/COM1 (état communication rouge/vert) ; ACT0/ACT1 (activité Ethernet jaune) ; LINK0/LINK1 (liaison Ethernet vert) ; MMIO0..MMIO7 LED définissables par l'utilisateur (connectivité MMIO via connecteur hôte X6)
• Alimentation : 5 V DC ; consommation : 300 mA à 5 V (typ.) ; alimentation via Mini-B USB ou connecteur d'interface hôte Arduino X5
• Température de fonctionnement (conditions de laboratoire) : 0 °C … +30 °C
• Dimensions (L × l × H) : 70,2 mm × 53,4 mm × 23,6 mm
• Montage / installation : module enfichable, montage via barrettes Arduino
• Éléments de commande : bouton Reset ; sélection du mode de démarrage ; sélection de l'alimentation
• Configuration / développement : application via API, Communication Studio
