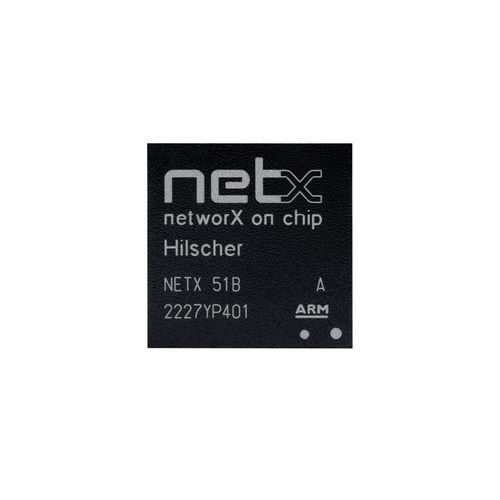

Contrôleur de réseau multifonction netX 51

multiprotocolecompactserveur OPC UA

Présentation du produit
Le netX 51 est un contrôleur réseau pour esclaves fieldbus et esclaves Real‑Time Ethernet avec contrôleur mémoire intégré. Il offre deux canaux de communication Ethernet temps réel (PHY ou bus de terrain), une interface hôte SPI rapide et une seconde CPU RISC (xPIC) dédiée au traitement I/O temps‑critique. Il prend en charge des fonctions de communication avancées telles que PROFINET V2.3 Dynamic Frame Packing et IO‑Link V1.1.

Points forts

• Contrôleur réseau haut de gamme flexible avec interface hôte ou solution autonome pour E/S numériques
• Deux canaux de communication pour Ethernet temps réel avec PHY ou bus de terrain
• Prise en charge des fonctions de communication étendues (ex. PROFINET V2.3 - Dynamic Frame Packing ; IO‑Link V1.1)
• Deuxième CPU RISC (xPIC) pour tâches E/S temps‑critiques allégeant la charge sur l'ARM
• Interface hôte SPI rapide avec fonctions lecture/écriture

Description détaillée
La famille netX 51/52 repose sur l'architecture de communication netX 50 évoluée offrant un stockage interne significativement augmenté et des unités fonctionnelles supplémentaires. Le matériel est compatible avec netX 50. Le netX 52 utilise le même silicium mais sans bus mémoire externe, ce qui permet un boîtier plus petit et une optimisation des coûts pour des esclaves modulaires ou compacts ou comme contrôleur Real‑Time Ethernet pour CPU haute performance. De nouveaux PHY Renesas améliorent les temps de traitement et les fonctions de diagnostic.

Avec un petit QSPI Flash, la mémoire interne de plus de 670 Ko permet des solutions très compactes et double les performances par rapport au netX 50. Pour le traitement d'E/S rapides, une seconde CPU RISC (xPIC) fonctionne en parallèle avec l'ARM afin de réduire la charge logicielle de l'ARM sur des cycles bus courts. Applications typiques : passerelles IO‑Link Master où le xPIC gère le transfert IO‑Link et l'ARM le protocole vers le maître. Une troisième interface Ethernet est implémentée pour la connexion PC (diagnostic/configuration) ou pour connecter une CPU hôte (MII, le netX peut agir comme PHY). Un contrôleur CAN dédié optionnel permet l'intégration CAN legacy.

Protocoles pris en charge

• CC-Link IE Field Basic Slave
• OPC UA Server
• SmartWire‑DT Master
• MQTT Client
• Sercos Slave
• PROFINET IO‑Device
• PROFIBUS DP Slave
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• IO‑Link Master
• EtherNet/IP Adapter
• EtherCAT Slave
• DeviceNet Slave
• CC‑Link Slave
• CANopen Slave

Informations de commande
NETX 51 | 2231.001 | Contrôleur réseau pour esclave fieldbus et esclave Real‑Time Ethernet avec contrôleur mémoire

Téléchargements (disponibles)

• Fiche technique netX 51 (English)
• Fiche technique netX 51 (Deutsch)
• Brochure netX (English)
• Brochure netX (Deutsch)

Caractéristiques techniques

• Architecture : architecture netX 50 évoluée ; matériel compatible avec netX 50
• Mémoire interne : >670 Ko (avec petit QSPI Flash pour solutions compactes)
• Deuxième CPU RISC (xPIC) pour le traitement E/S temps‑critique, fonctionne en parallèle avec l'ARM
• Trois interfaces Ethernet : deux canaux principaux Real‑Time Ethernet + troisième interface pour diagnostic/CPU hôte (MII, netX peut agir comme PHY)
• Deux canaux de communication pour Ethernet temps réel ou bus de terrain
• Interface hôte SPI rapide avec fonction lecture/écriture
• Prise en charge des fonctions de communication étendues (ex. PROFINET V2.3 Dynamic Frame Packing ; IO‑Link V1.1)
• PHY Renesas pour meilleurs débits et diagnostics
• Variante netX 52 : même silicium sans bus mémoire externe pour boîtier plus petit et optimisation des coûts
• Option contrôleur CAN dédié pour intégration CAN legacy
• Applications typiques : passerelles IO‑Link Master, esclaves modulaires/compacts, contrôleurs Real‑Time Ethernet
