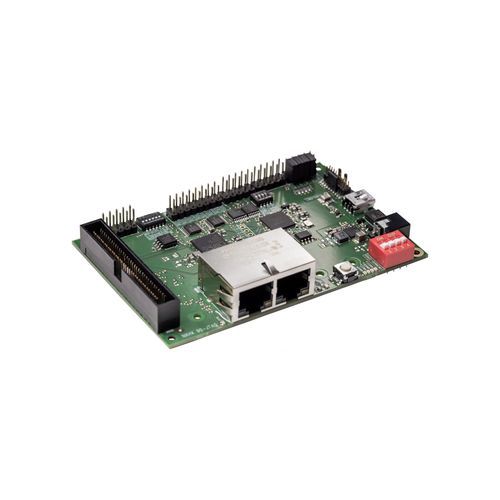

Carte d'évaluation NXHX 90-JTAG

Type de produit
Carte de développement pour le contrôleur réseau netX 90 (Hilscher NXHX 90-JTAG). Référence : 7833.000.

Points forts

• Système de développement avec fonctions périphériques étendues
• Interface de débogage JTAG intégrée
• Carte d'évaluation universelle pour plusieurs réseaux industriels
• Livrée avec l'environnement netX Studio basé sur Eclipse

Présentation
La NXHX 90-JTAG est une carte de développement centrée sur le contrôleur de communication netX 90 équipé d'un cœur ARM 32 bits. Elle permet l'exécution conjointe des piles de protocoles réseau et des applications dans un système d'exploitation temps réel (RTOS). La carte offre un matériel universel pour évaluer les piles matérielles et logicielles destinées aux applications industrielles sensibles au coût.

La carte intègre une interface de débogage (JTAG) et est fournie avec netX Studio — un ensemble d'outils Eclipse incluant la chaîne GCC, des scripts WAF basés sur Python, un flasher et le support OpenOCD. Les développeurs peuvent charger et exécuter leurs applications avec les stacks de protocoles Hilscher et les combiner avec le package de support Linux sans licence pour des évaluations approfondies.

Protocoles pris en charge

• CC-Link IE Field Basic Slave
• OPC UA Server
• MQTT Client
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• PROFIBUS DP Slave
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• IO-Link Master
• EtherNet/IP Adapter
• EtherCAT Slave
• DeviceNet Slave
• CC-Link Slave
• CANopen Slave

Informations de commande
Nom du produit | Numéro de pièce | Brève description
NXHX 90-JTAG | 7833.000 | Carte de développement

Documentation (sélection)

• Open documentation overview (English)
• NXHX and NSHIELD (Datasheet) — EN
• netX 90 (Datasheet) — EN
• NXHX und NSHIELD (Datenblatt) — DE
• netX 90 (Datenblatt) — DE

Caractéristiques techniques

• Processeur : contrôleur de communication netX avec cœur ARM 32 bits
• Système d'exploitation temps réel pour protocoles réseau et application
• Interface de débogage intégrée (JTAG)
• Livrée avec netX Studio basé sur Eclipse (GCC, scripts WAF, flasher, OpenOCD)
• Intégration possible du package de support Linux sans licence
• Matériel d'évaluation universel pour tester la plateforme matérielle et logicielle
• Schéma électrique de référence fourni pour le développement matériel
• Extensible via modules d'extension pour reproduire des cas d'utilisation
• Numéro de pièce : 7833.000
• Statut du produit : Actif
