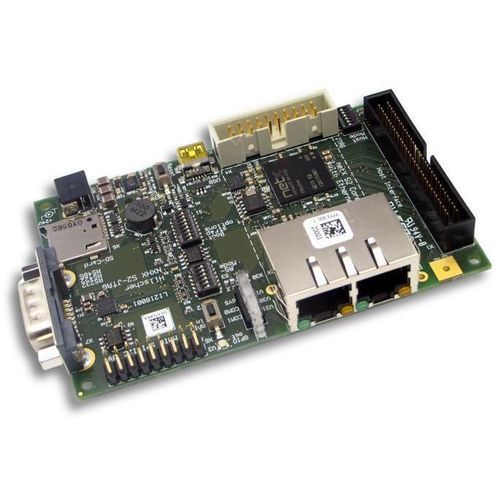

Carte d'évaluation NXHX 52-JTAG

Présentation
Le contrôleur réseau netX avec cœur ARM 32 bits fournit les ressources de calcul et les interfaces périphériques nécessaires pour des solutions monopuces destinées aux applications industrielles sensibles au coût. Les protocoles réseau et l'application partagent les ressources netX et s'exécutent dans un système d'exploitation temps réel.

Développement et débogage
La manière la plus simple et la plus économique d'évaluer l'ensemble du système est d'utiliser la carte de développement logiciel netX. La carte intègre un matériel universel, une interface de débogage et est fournie avec l'environnement de développement HiTOP de Hitex. Vous pouvez charger votre application sur la carte, l'exécuter avec les piles de protocoles disponibles et la combiner avec le noyau temps réel rcX sans licence pour les tests.
HiTOP inclut un compilateur GNU intégré et offre un environnement complet de développement et de débogage ; le développement de code n'est pas limité, tandis que les tests matériels nécessitent la carte de développement. Le schéma électrique complet est fourni (à l'exception de l'interface de débogage) comme base pour le développement matériel personnalisé. L'interface JTAG de la carte permet de connecter des outils de débogage externes (par ex. Tantino de Hitex) pour développer et tester avec la même interface utilisateur et fonctionnalité que sur la carte d'évaluation.

Mises en avant

• Système de développement avec fonctions périphériques complètes
• Interface de débogage intégrée
• Une carte d'évaluation pour tous les réseaux pris en charge
• Économique et facile à utiliser

Protocoles supportés

• CC-Link IE Field Basic Slave
• SmartWire-DT Master
• Sercos Slave
• PROFINET IO-Device
• PROFIBUS DP Slave
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave
• DeviceNet Slave
• CC-Link Slave
• CANopen Slave

Informations de commande
Nom du produit | Référence | Brève description
NXHX 52-JTAG | 7773.300 | Carte de développement

Caractéristiques / spécifications techniques

• Modèle : NXHX 52-JTAG
• Contrôleur : netX avec cœur ARM 32 bits
• Exploitation temps réel : protocoles et application partagent les ressources netX dans un OS temps réel
• Environnement de développement : HiTOP avec compilateur GNU intégré (fourni)
• Compatibilité noyau temps réel : compatible avec le noyau rcX sans licence
• Matériel : carte d'évaluation/développement universelle avec fonctions périphériques étendues
• Débogage : interface de débogage intégrée et connectivité JTAG pour outils externes (ex. Tantino de Hitex)
• Documentation : schéma électrique complet fourni (hors interface de débogage)
• Type de produit : Carte de développement
• Référence : 7773.300
• Cycle de vie produit : Active mature
