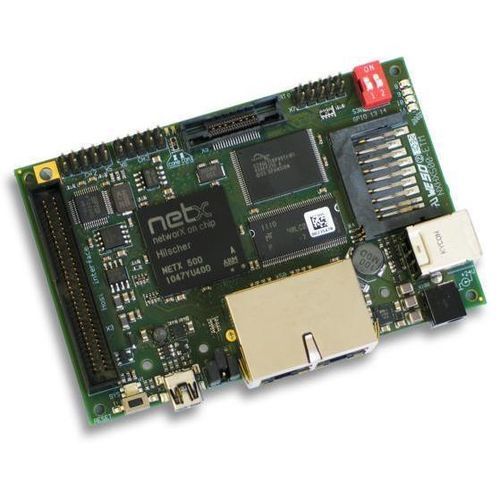

Carte d'évaluation NXHX 500-ETM

Aperçu
La carte NXHX 500-ETM est une carte de développement logiciel destinée à l'évaluation des solutions monopuces basées sur netX. Elle intègre un processeur ARM 32 bits/200 MHz et des interfaces périphériques complètes, permettant l'exécution conjointe des protocoles réseau et du code applicatif dans un système d'exploitation temps réel.

Détails de la carte de développement
La carte fournit une plateforme matérielle universelle avec une interface de débogage intégrée et est livrée avec l'environnement de développement HiTOP (compilateur GNU intégré). Vous pouvez charger et exécuter votre application avec les piles de protocoles fournies et la combiner avec le noyau temps réel rcX sans licence pour les tests et l'évaluation. Le schéma électrique complet est fourni pour le développement matériel, à l'exception de l'interface de débogage. Un accès JTAG permet la connexion d'outils de débogage externes (ex. Tantino de Hitex) pour reproduire la même interface utilisateur et fonctionnalités.

Points forts

• Plateforme universelle de développement pour réseaux de contrôleurs et périphériques netX
• Interface de débogage intégrée et accès JTAG pour débogueurs externes
• Livrée avec l'environnement HiTOP et la chaîne d'outils GNU
• Solution d'évaluation économique pour l'intégration de piles de protocoles et les tests applicatifs

Protocoles supportés

• Sercos Master
• PROFINET IO-Controller
• EtherNet/IP Scanner
• EtherCAT Master
• DeviceNet Master
• CANopen Master
• PROFIBUS DP Master
• CC-Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• PROFIBUS DP Slave
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave
• DeviceNet Slave
• CC-Link Slave
• CANopen Slave

Informations de commande
Nom du produit | Référence | Brève description
NXHX 500-ETM | 7713.200 | Carte de développement

Caractéristiques techniques

• Processeur : netX 32 bits / 200 MHz ARM
• Système temps réel : ressources netX partagées entre protocoles réseau et application
• Interface de débogage intégrée sur la carte avec sortie JTAG pour débogueurs externes
• Environnement de développement : HiTOP avec compilateur GNU intégré
• Compatible avec le noyau temps réel rcX (sans licence) pour combiner les piles de protocoles
• Matériel universel conçu pour évaluer l'ensemble des fonctionnalités du système
• Schéma électrique complet fourni pour le développement matériel (interface de débogage exclue)
• Référence produit : 7713.200
• Statut : Actif / mature
