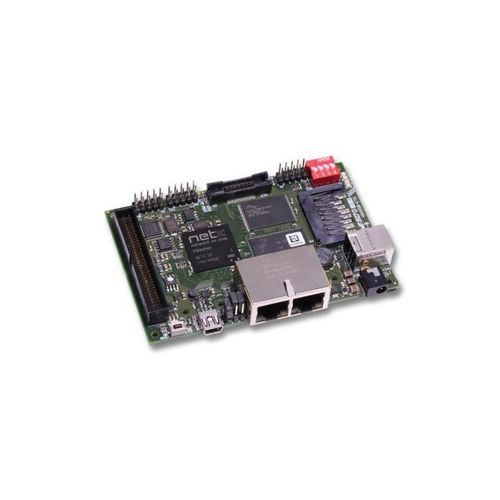

Carte d'évaluation NXHX 50-ETM

Présentation
Le contrôleur réseau netX avec son processeur ARM 32 bits / 200 MHz offre une puissance de calcul élevée et des fonctions périphériques complètes pour des solutions monopuces destinées aux applications industrielles sensibles aux coûts. Les piles de protocoles réseau et l'application partagent les ressources netX et s'exécutent dans un système d'exploitation temps réel. La manière la plus simple et économique d'évaluer l'ensemble du système est la carte de développement logicielle netX. La carte fournit un matériel d'évaluation universel, une interface de débogage intégrée et est livrée avec l'environnement de développement HiTOP de Hitex. Vous pouvez charger votre application sur la carte, l'exécuter avec les piles de protocoles et la combiner, par exemple, avec le noyau temps réel rcX sans licence. HiTOP, avec son compilateur GNU intégré, offre un environnement de développement et de débogage confortable. Pour le développement matériel, le schéma électrique complet (sauf l'interface de débogage) est fourni. Via l'interface JTAG de la carte, vous pouvez connecter un débogueur JTAG externe et développer ou tester avec la même interface utilisateur et fonctionnalité que sur la carte de développement.

Points forts

• Système de développement avec fonctions périphériques étendues
• Interface de débogage intégrée
• Une carte d'évaluation pour plusieurs réseaux industriels
• Économique et facile à utiliser

Protocoles supportés

• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• PROFIBUS DP Slave
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave
• DeviceNet Slave
• CC-Link Slave
• CANopen Slave

Informations de commande
Nom du produit | Référence | Brève description
NXHX 50-ETM | 7733.200 | Carte de développement

Caractéristiques / spécifications techniques

• Processeur : ARM 32 bits, 200 MHz
• Exécution : système d'exploitation temps réel (partage des ressources netX entre piles de protocoles et application)
• Interface de débogage intégrée sur la carte ; connectivité JTAG pour débogueurs externes
• Livré avec l'environnement de développement HiTOP incluant le compilateur GNU intégré
• Compatible avec le noyau temps réel rcX sans licence
• Schéma électrique complet fourni sauf interface de débogage (base pour le développement matériel)
• Matériel d'évaluation universel avec fonctions périphériques étendues
• Prend en charge un large éventail de protocoles de communication industriels (voir Protocoles supportés)
• Référence produit : 7733.200
