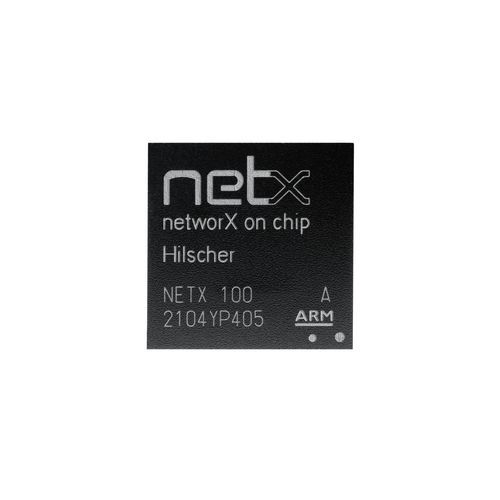

Contrôleur de réseau multifonction netX 100

multiprotocoleesclaveLinux

Présentation produit
Le NETX 100 de Hilscher est un contrôleur réseau fortement intégré, conçu pour les applications industrielles exigeantes en communication et en débit de données. Il intègre une CPU 32 bits ARM 926EJ-S (200 MHz) avec MMU, caches, DSP et extensions Java, ainsi que 144 KByte de RAM interne et 32 KByte de ROM (bootloader). Le support de mémoire externe (SDRAM, SRAM, FLASH) est prévu pour Windows CE et Linux. La connexion à l'hôte s'effectue via une interface Dual-Port Memory, configurable en bus d'extension 16 bits pour les applications autonomes.

Points forts

• Contrôleur réseau haut de gamme flexible ou solution single-chip hautement intégrée
• Trois canaux de communication configurables en interfaces Real-Time Ethernet ou interfaces bus de terrain
• CPU 32 bits / 200 MHz ARM 926 (~200 MIPs) pour normes contrôleur et périphérique
• Switch de données central avec cinq voies de données pour transferts parallèles
• Mémoire dual-port par canal et convertisseur AD intégré
• Interfaces : Dual-Port Memory (hôte), UART, USB, SPI, I²C

Architecture des protocoles et contrôleurs de communication
Chaque canal de communication dispose d'un contrôleur dédié avec ALU et unités logiques spéciales qui implémentent les fonctions de protocole via microcode. Deux canaux intègrent un PHY Ethernet. Le xMAC (Medium Access Controller) gère l'accès au bus et l'encodage/décodage au niveau octet, tandis que le xPEC (Protocol Execution Controller) assemble les paquets et contrôle le trafic de télégrammes. L'échange de données avec la mémoire ARM s'effectue par DMA bloc par bloc ; alternativement, chaque canal peut utiliser une Dual-Port Memory pour les informations d'état ou les données process locales. Les ALU de communication intelligentes permettent la réalisation et la synchronisation indépendante de plusieurs protocoles sans dépendre du temps de réaction du CPU.

Protocoles supportés

• Sercos Master
• PROFINET IO-Controller
• EtherNet/IP Scanner
• EtherCAT Master
• DeviceNet Master
• CANopen Master
• PROFIBUS DP Master
• CC-Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• PROFIBUS DP Slave
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave
• DeviceNet Slave
• CC-Link Slave
• CANopen Slave

Informations de commande
Product name | Part number | Brief description
NETX 100 | 2220.000 | Contrôleur réseau pour bus de terrain et Ethernet temps réel (maître et esclave)

Caractéristiques / spécifications techniques

• CPU : ARM 926EJ-S 32 bits, 200 MHz (env. 200 MIPs)
• Mémoire interne : 144 KByte RAM, 32 KByte ROM (bootloader)
• Support mémoire externe : SDRAM, SRAM, FLASH (pour Windows CE / Linux)
• Architecture de données : switch de données central avec cinq voies pour transfert parallèle
• Canaux de communication : 3 canaux configurables, chacun avec contrôleur dédié et ALU programmable via microcode
• Ethernet : deux canaux avec PHY intégré
• Interfaces : Dual-Port Memory (liaison hôte / bus d'extension 16 bits), UART, USB, SPI, I²C
• Mécanismes de données : xMAC, xPEC, DMA pour échanges bloc par bloc
• AD-converter on-chip
• Usage type : contrôleur réseau haut de gamme / solution single-chip pour applications industrielles Fieldbus et Real-Time Ethernet
