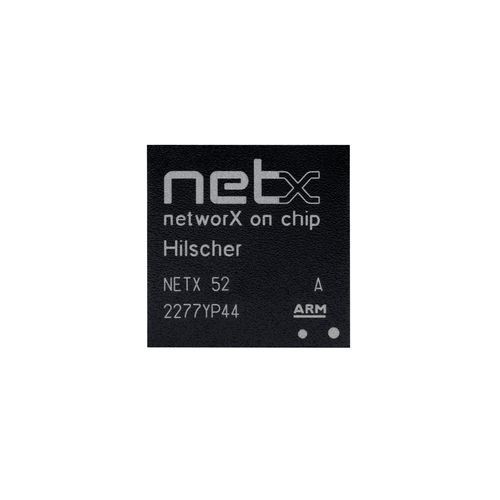

Contrôleur de réseau multiprotocole netX 52

compactserveur OPC UA2 ports

Présentation
Le netX 52 est un contrôleur réseau compact et optimisé en coût, destiné aux applications esclave Real-Time Ethernet et bus de terrain. Basé sur l'architecture netX 50 améliorée, il offre une mémoire interne accrue et des unités fonctionnelles supplémentaires tout en utilisant le même silicium que le netX 51 mais sans bus mémoire externe.

Description fonctionnelle
Avec plus de 670 Ko de mémoire interne (extensible via un petit QSPI Flash), le netX 52 permet des solutions très compactes et des performances supérieures au netX 50. Une seconde CPU RISC (xPIC) fonctionne en parallèle de l'ARM pour gérer les E/S critiques en temps réel, allégeant la charge logicielle sur l'ARM. Deux canaux de communication prennent en charge Real-Time Ethernet avec PHY ou bus de terrain; une troisième interface Ethernet (MII) est prévue pour la configuration/diagnostic PC ou le raccordement à un CPU hôte; le netX peut se comporter comme un PHY sur cette interface. Un contrôleur CAN optionnel permet l'intégration dans des réseaux CAN.

Points clés

• Contrôleur réseau compact pour solutions esclave bus de terrain et Real-Time Ethernet
• Deux canaux de communication Real-Time Ethernet avec options PHY ou bus de terrain
• Support de protocoles étendus, notamment PROFINET V2.3 (Dynamic Frame Packing) et IO-Link V1.1
• Deuxième CPU RISC pour tâches E/S temps critique
• Interface hôte SPI rapide en lecture/écriture

Protocoles pris en charge

• CC-Link IE Field Basic Slave
• OPC UA Server
• SmartWire-DT Master
• MQTT Client
• Sercos Slave
• PROFINET IO-Device
• PROFIBUS DP Slave
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• IO-Link Master
• EtherNet/IP Adapter
• EtherCAT Slave
• DeviceNet Slave
• CC-Link Slave
• CANopen Slave

Informations de commande
Nom du produit | Référence | Brève description
NETX 52 | 2232.001 | Contrôleur réseau pour esclave bus de terrain et esclave Real-Time Ethernet

Caractéristiques techniques

• Architecture: dérivée de l'architecture de communication netX 50; matériel compatible avec netX 50 et netX 51
• Silicium: même silicium que netX 51; sans bus mémoire externe pour un boîtier plus petit et optimisé en coût
• Mémoire interne: >670 Ko (avec petit QSPI Flash pour solutions compactes)
• Performances: mémoire interne et architecture permettant des performances supérieures au netX 50
• CPU: cœur ARM et CPU RISC secondaire (xPIC) pour tâches critiques
• Interfaces: deux canaux Real-Time Ethernet avec PHY ou bus de terrain; troisième interface Ethernet (MII) pour diagnostic/connexion hôte
• Interface hôte: SPI rapide avec fonctions lecture/écriture
• Prise en charge protocoles: PROFINET V2.3 (Dynamic Frame Packing), IO-Link V1.1 et de nombreux autres protocoles
• PHY: PHY modernes pour réduction de latence et diagnostics étendus
• Applications typiques: passerelles IO-Link Master, esclaves modulaires/compacts, contrôleurs Real-Time Ethernet pour CPU haute performance
• Référence produit: 2232.001
