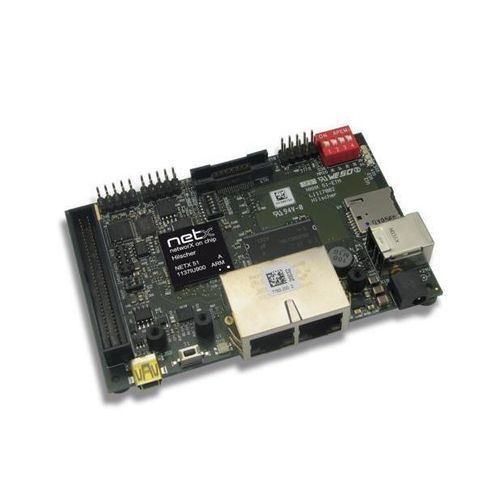

Carte d'évaluation NXHX 51-ETM

Type de produit
Carte de développement pour évaluation et intégration logicielle/matérielle basée sur netX (référence 7763.200).

Présentation
Le contrôleur réseau netX avec son cœur ARM 32 bits offre une capacité de calcul importante et des fonctions périphériques complètes pour des solutions monopuces dans des applications sensibles au coût. Les piles de protocoles réseau et l'application partagent les ressources netX et s'exécutent dans un système d'exploitation temps réel.

Développement et évaluation
La carte de développement logicielle netX est la solution la plus simple et la plus économique pour évaluer l'ensemble du système. La carte comprend un matériel universel, une interface de débogage intégrée et est fournie avec l'environnement HiTOP de Hitex. Vous pouvez charger et exécuter votre application sur la carte, utiliser les piles de protocoles Hilscher et les combiner avec le noyau temps réel rcX sans licence. HiTOP inclut un compilateur GNU intégré et fournit un environnement complet de développement et de débogage. Le schéma électrique complet (hors interface de débogage) est fourni comme base pour le développement matériel. L'interface JTAG de la carte permet la connexion d'outils de débogage externes (par ex. Hitex Tantino) pour développer et tester avec la même interface utilisateur et fonctionnalité.

Points forts

• Système d'évaluation/développement avec fonctions périphériques étendues
• Interface de débogage intégrée sur la carte
• Une seule carte d'évaluation pour plusieurs réseaux industriels
• Plateforme d'évaluation complète et économique

Protocoles supportés

• CC-Link IE Field Basic Slave
• SmartWire-DT Master
• Sercos Slave
• PROFINET IO-Device
• PROFIBUS DP Slave
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave
• DeviceNet Slave
• CC-Link Slave
• CANopen Slave

Informations de commande (extrait)
Nom du produit | Référence | Brève description
NXHX 51-ETM | 7763.200 | Carte de développement

Caractéristiques / spécifications techniques

• Contrôleur : netX avec cœur ARM 32 bits
• Système temps réel : environnement netX RTOS pour l'exécution simultanée des protocoles et de l'application
• Périphériques : fonctions périphériques complètes pour solutions monopuces
• Débogage : interface de débogage intégrée ; interface JTAG pour débogueurs externes
• Environnement de développement : fourni avec HiTOP (incl. compilateur GNU intégré)
• Compatibilité noyau temps réel : compatible avec le noyau rcX sans licence
• Documentation : schéma électrique complet fourni pour le développement matériel (sauf interface de débogage)
• Référence produit : 7763.200
• Statut du cycle de vie : Active / Mature
• Usage principal : plateforme d'évaluation matérielle et logicielle pour communication multiprotocole basée sur netX
• Rôles réseau pris en charge : supporte master/slave/adapter pour plusieurs protocoles industriels (voir la liste des protocoles)
