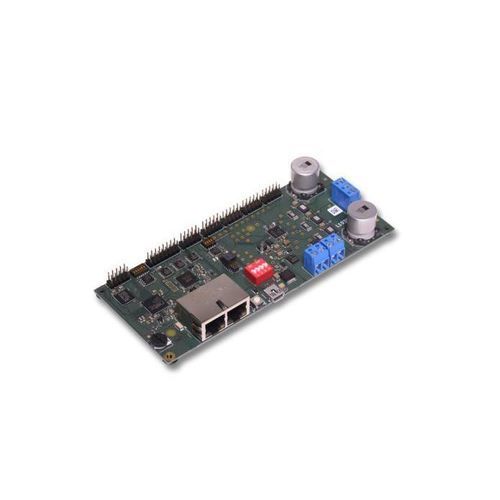

Carte d'évaluation de driver NXHX 90-MC

pour codeur

Présentation du produit
Le Hilscher NXHX 90-MC est une carte d'évaluation et de développement destinée aux applications de contrôle de mouvement et d'interface réseau. Elle intègre le processeur netX 90 et sert de référence pour l'évaluation des protocoles de communication et l'intégration de pilotes moteur. La carte est conçue pour le développement, le prototypage et l'évaluation de firmware en environnement d'automatisation industrielle.

Caractéristiques clés

• Processeur : netX 90
• Mémoire : 4 MByte SQI Flash (intégrée)
• Alimentation : 12 V – 43 V
• Connectivité : 2 × RJ45 ; interface hôte externe (Dual-Port-Memory)
• USB : Mini-B (FTDI) pour debug, UART et téléchargement de firmware
• LEDs et commandes : SYS, PWR, COM0/COM1, LEDs utilisateur, ACT, LINK ; bouton reset et commutateurs de configuration
• Dimensions : 155 mm × 65 mm × 22,2 mm ; Température de fonctionnement : 0–55 °C

Firmware et logiciel
Le firmware standard tient dans la mémoire Flash intégrée et fournit une pile de protocoles de communication ainsi qu'un serveur web intégré pour les mises à jour. Une extension mémoire externe optionnelle permet d'utiliser un firmware élargi offrant connectivité IoT, prise en charge (D)TLS et serveur web dynamique. Les piles de communication sont fournies en tant que firmware chargeable (LFW) pour des protocoles tels que PROFINET IO-Device, EtherCAT Slave et EtherNet/IP Adapter.

Outils de développement et exemples
La carte est compatible avec netX Studio CDT (IDE basé sur Eclipse) pour la configuration, le développement et le débogage. Les projets d'exemple livrés et les exemples cifX-API montrent la connexion à des automates via le réseau et incluent des sources de référence pour la commande moteur (par ex. commande orientée flux pour PMSM avec capteurs Hall et codeurs optionnels).

Applications et commande
Le NXHX 90-MC convient comme carte d'évaluation, design de référence d'interface réseau et pour le développement d'applications de commande moteur. Référence article : 7833.100.
