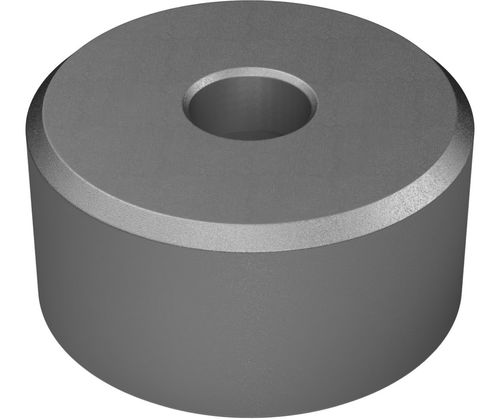

Tête d‘appui en acier CSRP-C

avec trou taraudé

Présentation du produit
Cales d'appui rondes CSRP-C en acier inoxydable 17-4 offrant une résistance mécanique élevée et une protection contre la corrosion. Traitement thermique : dureté Rockwell Rc 43/46. Chaque cale est équipée d'un trou de fixation avant contre-alésé, conçu pour une fixation par vis à tête cylindrique (SHCS).

Gamme / attributs

• Cales d'appui rondes pour applications de support et de positionnement
• Options de matériaux sur la fiche produit : acier inox 17-4 (variante présente), Delrin, acier, pointe carbure
• Options de montage : contre-alésé (C'bore) ou taraudé
• Unités : pouces

Types de produit

• CC — Carbure massif
• CRP — Pointe carbure, taraudé
• CSRP — Acier inox, taraudé
• CSRP-C — Acier inox, contre-alésé (article actuel)
• DRP — Delrin, taraudé
• DRP-C — Delrin, contre-alésé
• SRP — Acier, taraudé
• SRP-C — Acier, contre-alésé

Options de pièces disponibles

• 100822 | CSRP-405-C | D 3/8 in | H 1/2 in | H1 3/16 in | F x 30° .03 in | Contre-alésage pour SHCS : #6 SHCS
• 100799 | CSRP-40-C | D 3/8 in | H 3/8 in | H1 3/16 in | F x 30° .03 in | Contre-alésage pour SHCS : #6 SHCS
• 100830 | CSRP-50-C | D 1/2 in | H 3/8 in | H1 7/32 in | F x 30° .03 in | Contre-alésage pour SHCS : #8 SHCS
• 100840 | CSRP-53-C | D 1/2 in | H 1/2 in | H1 7/32 in | F x 30° .03 in | Contre-alésage pour SHCS : #8 SHCS
• 100870 | CSRP-625-C | D 5/8 in | H 1/2 in | H1 7/32 in | F x 30° .03 in | Contre-alésage pour SHCS : #8 SHCS
• 100849 | CSRP-62-C | D 5/8 in | H 3/8 in | H1 7/32 in | F x 30° .03 in | Contre-alésage pour SHCS : #8 SHCS
• 100907 | CSRP-755-C | D 3/4 in | H 1/2 in | H1 1/4 in | F x 30° .03 in | Contre-alésage pour SHCS : #10 SHCS
• 100884 | CSRP-75-C | D 3/4 in | H 3/8 in | H1 1/4 in | F x 30° .03 in | Contre-alésage pour SHCS : #10 SHCS
• 100975 | CSRP-815-C | D 1 in | H 1/2 in | H1 9/32 in | F x 30° .03 in | Contre-alésage pour SHCS : 1/4 in SHCS
• 100937 | CSRP-81-C | D 1 in | H 3/8 in | H1 9/32 in | F x 30° .03 in | Contre-alésage pour SHCS : 1/4 in SHCS

Options de commande / sélection

• Diamètres disponibles (in) : 3/8, 1/2, 5/8, 3/4, 1
• Hauteurs disponibles (in) : 1/2, 3/8
• Montage : fixation avant contre-alésée pour SHCS (C'bore) ou montage taraudé

Caractéristiques techniques

• Matériau : acier inoxydable 17-4 (variante CSRP-C)
• Traitement thermique : dureté Rockwell Rc 43/46
• Fonction de montage : trou contre-alésé pour montage avant avec SHCS ; le contre-alésage correspond à la taille recommandée de SHCS pour chaque référence
• Tolérances : D +.000/-.005 in ; H ±.001 in
• Les dimensions H1, F x 30° et le contre-alésage sont fournis pour chaque variante (voir options de pièces)
• Finitions / pointes disponibles : taraudé ou contre-alésé, Delrin, acier, inox, pointe carbure
