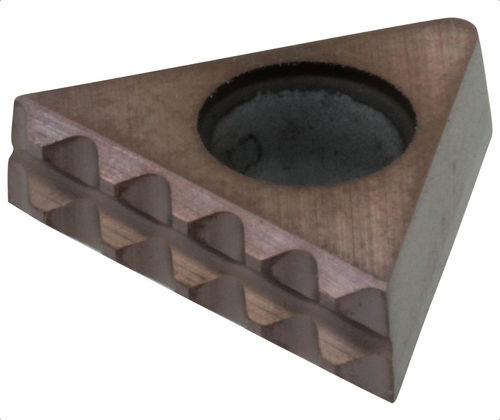

Insert en carbure TG-HRC

pour métalantivibration

Description
Les TG GripSerts TG-HRC sont des inserts de serrage conçus pour la fixation de pièces en acier trempé et en titane (jusqu'à 50–54 HRC). Nécessitant seulement 3,5 mm de surface de serrage pour maintenir la pièce, ces inserts sont optimisés pour l'usinage 5 axes où l'emprise minimale et la stabilité élevée sont essentielles. La géométrie triangulaire et le profil de dents spécialisé produisent un effet d'entraînement vers le bas empêchant tout soulèvement pendant le serrage.

Types de produit

• TG-ALU — GripSert pour pièces en aluminium
• TG-STD — GripSert pour pièces en acier
• TG-HRC — GripSert pour pièces en acier trempé/titane

Options de pièces / Table (extrait)
En-tête : Détail | ID | SKU | Référence | L (mm) | L1 (mm) | L2 (mm) | W (mm) | W1 (mm) | H (mm) | H1 (mm) | V Degrés | V1 Degrés | V2 Degrés | V3 Degrés | V4 Degrés | PN
Ligne : 133941 | TG-HRC | TG-HRC | TG-HRC | 10.81 | 2.05 | 0.40 | 3.18 | 0.30 | 0.59 | 0.39 | 90 | 40 | 30 | 70 | 5 | (Jeu de 10)

Médias

• Informations TG GripSert sur les griffes de serrage (PDF)

Caractéristiques techniques

• Modèle : TG-HRC (inserts en carbure - pour acier trempé/titane - jeu de 10)
• Capacité matériau : acier trempé / titane jusqu'à 50–54 HRC
• Surface de serrage requise : 3,5 mm
• Géométrie : forme triangulaire avec cône de 5° et dents spécialisées pour pénétrer les matériaux durs
• Fonction : crée un effet de tirage vers le bas pour éviter le soulèvement ; absorbe et amortit les vibrations
• Avantages : maintien sûr avec des forces de serrage réduites, prévient la déformation, permet des taux d'usinage plus élevés et réduit le gaspillage
• Conditionnement : vendu en packs de 10
• Dimensions de la pièce (TG-HRC) : L 10,81 mm ; L1 2,05 mm ; L2 0,40 mm ; W 3,18 mm ; W1 0,30 mm ; H 0,59 mm ; H1 0,39 mm
• Angles : encoche surface de serrage 90° ; angle de dent 40° ; angle d'encoche 30° ; encoche dans la surface de serrage 70° ; angle de conicité 5°
