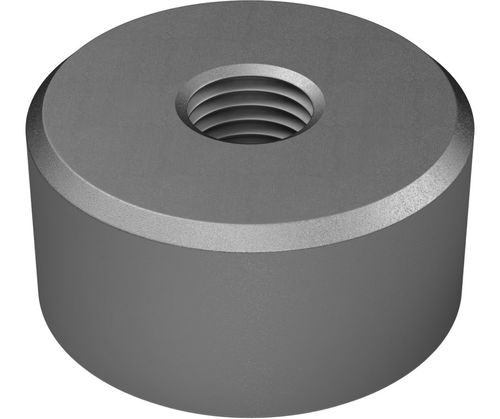

Tête d‘appui en acier CSRP series

avec trou taraudé

Description
Cale de repos ronde de précision de la série CSRP, fabriquée en acier inoxydable 17-4. Traitée thermiquement à Rockwell Rc 43/46 pour une haute résistance et une protection contre la corrosion chimique et environnementale. Fournie avec un taraudage borgne pour montage par l'arrière ; usages typiques : appuis de montage, positionnement et support en usinage et automatisation.

Famille de produits
Calottes de repos rondes disponibles en versions taraudée, alésage conique (c'bore) et pleine. Matériaux de la gamme : Delrin, acier trempé, acier inoxydable et pointe carbure selon les exigences d'usure et de contact.

Types de produits

• CC — Calottes pleines en carbure
• CRP — Pointe carbure, taraudée
• CSRP — Acier inoxydable, taraudée
• CSRP-C — Acier inoxydable, c'bore
• DRP — Delrin, taraudée
• DRP-C — Delrin, c'bore
• SRP — Acier trempé, taraudée
• SRP-C — Acier trempé, c'bore

Options de pièces

• Réf. 100777 — SKU CSRP-30 — Filetage : #8-32 — D : 5/16 in — L : 3/16 in — H : 3/8 in — F x45° : .03 in
• Réf. 100788 — SKU CSRP-305 — Filetage : #8-32 — D : 5/16 in — L : 5/16 in — H : 1/2 in — F x45° : .03 in
• Réf. 100796 — SKU CSRP-40 — Filetage : #10-32 — D : 3/8 in — L : 3/16 in — H : 3/8 in — F x45° : .03 in
• Réf. 100813 — SKU CSRP-405 — Filetage : #10-32 — D : 3/8 in — L : 5/16 in — H : 1/2 in — F x45° : .03 in
• Réf. 100827 — SKU CSRP-50 — Filetage : #10-32 — D : 1/2 in — L : 3/16 in — H : 3/8 in — F x45° : .03 in
• Réf. 100837 — SKU CSRP-53 — Filetage : #10-32 — D : 1/2 in — L : 5/16 in — H : 1/2 in — F x45° : .03 in
• Réf. 100843 — SKU CSRP-62 — Filetage : 1/4-28 — D : 5/8 in — L : 3/16 in — H : 3/8 in — F x45° : .03 in
• Réf. 100854 — SKU CSRP-625 — Filetage : 1/4-28 — D : 5/8 in — L : 5/16 in — H : 1/2 in — F x45° : .03 in
• Réf. 100872 — SKU CSRP-75 — Filetage : 1/4-28 — D : 3/4 in — L : 3/16 in — H : 3/8 in — F x45° : .03 in
• Réf. 100892 — SKU CSRP-755 — Filetage : 1/4-28 — D : 3/4 in — L : 5/16 in — H : 1/2 in — F x45° : .03 in

Médias / Documents
Littérature technique disponible : Gripper Technical Information (PDF).

Caractéristiques techniques

• Matériau : acier inoxydable 17-4 (pour les articles CSRP indiqués)
• Traitement thermique : Rockwell Rc 43/46
• Montage : taraudage borgne pour montage par l'arrière
• Forme : cale de repos ronde
• Configurations disponibles : taraudée, c'bore, pleine
• Autres matériaux de la gamme : Delrin, acier trempé, carbure massif, pointe carbure
• Unités dimensionnelles sur la fiche : inches
• Numéros de pièces et options de filetage/dimensions listés dans le bloc Options de pièces ci‑dessus
