Insert en acier HSE series

carré

Aperçu du produit

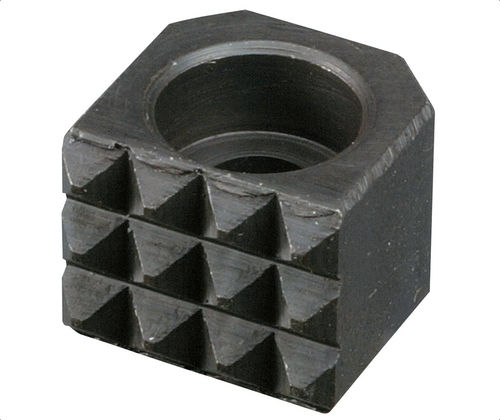

Pince de bord de la série HSE, fabriquée en acier rapide M-2 et trempée à Rc 60/62 avec finition oxyde noir. Profil à arête carrée avec des dentelures sur un seul côté ; les motifs de denture sont indiqués par les codes (EF, SF, Fine). Trou avoyé permettant le montage frontal avec une vis à tête hexagonale (SHCS) ou une vis à tête basse (LHCS). Les dimensions sont indiquées en pouces pour une intégration directe dans les dispositifs existants.

Variantes disponibles

• 101317 | HSE-902 | L 3/8 in × W 3/8 in × H 1/4 in | H1 .146 in | F X45° .02 in | F1 X45° 1/16 in | C'bore: #6 SHCS | Tooth: EF
• 101318 | HSE-902-SF | L 3/8 in × W 3/8 in × H 1/4 in | H1 .146 in | F X45° .02 in | F1 X45° 1/16 in | C'bore: #6 SHCS | Tooth: SF
• 101326 | HSE-903 | L 3/8 in × W 3/8 in × H 3/8 in | H1 .146 in | F X45° .02 in | F1 X45° 1/16 in | C'bore: #6 SHCS | Tooth: EF
• 101328 | HSE-903-SF | L 3/8 in × W 3/8 in × H 3/8 in | H1 .146 in | F X45° .02 in | F1 X45° 1/16 in | C'bore: #6 SHCS | Tooth: SF
• 101363 | HSE-905 | L 3/8 in × W 3/8 in × H 1/2 in | H1 .146 in | F X45° .02 in | F1 X45° 1/16 in | C'bore: #6 SHCS | Tooth: EF
• 101366 | HSE-905-SF | L 3/8 in × W 3/8 in × H 1/2 in | H1 .146 in | F X45° .02 in | F1 X45° 1/16 in | C'bore: #6 SHCS | Tooth: SF
• 101403 | HSE-952 | L 1/2 in × W 1/2 in × H 1/4 in | H1 .170 in | F X45° .02 in | F1 X45° 3/32 in | C'bore: #8 SHCS | Tooth: Fine
• 101405 | HSE-952-EF | L 1/2 in × W 1/2 in × H 1/4 in | H1 .170 in | F X45° .02 in | F1 X45° 3/32 in | C'bore: #8 SHCS | Tooth: EF
• 101406 | HSE-952-SF | L 1/2 in × W 1/2 in × H 1/4 in | H1 .170 in | F X45° .02 in | F1 X45° 3/32 in | C'bore: #8 SHCS | Tooth: SF
• 101435 | HSE-953 | L 1/2 in × W 1/2 in × H 3/8 in | H1 .175 in | F X45° .02 in | F1 X45° 3/32 in | C'bore: #8 SHCS | Tooth: Fine

Caractéristiques techniques

• Matériau : acier rapide M-2
• Dureté : trempé à Rc 60/62
• Finition : oxyde noir
• Style de bord : arête carrée ; dentelures sur un côté (diamond ou straight/fine selon codes EF, SF, Fine)
• Montage : trou avoyé pour montage frontal avec SHCS ou LHCS ; alésage spécifié pour #6 ou #8 SHCS selon la pièce
• Dimensions : L, W, H, H1, F et F1 en pouces comme listé par SKU

Applications et recommandations de montage

• Conçu pour le maintien de bords de précision dans postes de serrage, gabarits et opérations d'assemblage
• Le montage frontal via l'alésage permet une installation affleurante et un positionnement répétable
• Choisir la denture selon la surface et l'effort de préhension : EF (diamond), SF (straight), Fine (dents plus fines)

Informations de commande

• Indiquer le SKU ou le numéro de pièce et le code de denture requis (EF / SF / Fine)
• Confirmer la taille de SHCS (#6 ou #8) et vérifier les dimensions en pouces pour la compatibilité du gabarit
• Contacter le fournisseur avec le SKU pour délai et commandes en volume
