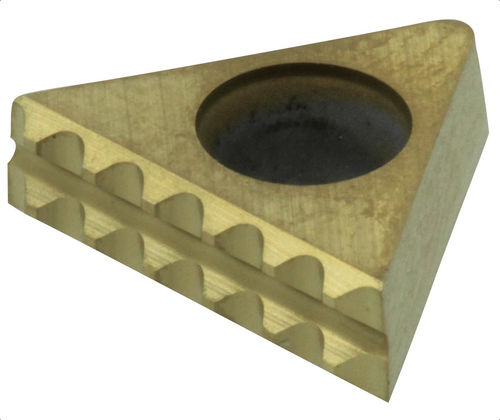

Insert en acier TG GripSert

en carburepour métal

Présentation du produit
Les inserts de bridage TG GripSerts TG-STD sont conçus pour maintenir des pièces en acier lors d'usinages multi-axes. Nécessitant seulement 3,5 mm de surface de serrage pour sécuriser la pièce, la géométrie triangulaire et le profil à dents génèrent un effet d'enfoncement qui empêche le soulèvement pendant le serrage. Les inserts sont en carbure lié avec un revêtement dur, adaptés pour pénétrer l'acier.

Avantages

• Forme triangulaire avec un angle de conicité de 5° et géométrie dentée assurant une stabilité de bridage sans pré-usinage ni réalisation de queue d'aronde.
• L'effet d'enfoncement empêche le soulèvement de la pièce lors du serrage, améliorant la répétabilité en usinage 5 axes.
• La conception absorbe et amortit les vibrations, permettant un maintien sécurisé avec des forces de serrage réduites et limitant la déformation de la pièce.
• Permet des taux d'enlèvement de matière plus élevés et moins de rebut comparé aux systèmes de bridage conventionnels.

Conditionnement
Vendu en packs de 10.

Types de produit

• TG-ALU — GripSert pour pièces en aluminium
• TG-STD — GripSert pour pièces en acier
• TG-HRC — GripSert pour pièces en acier trempé / titane

Sélection de pièce

• TG-STD — Inserts en carbure pour acier - Lot de 10

Tableau des pièces

• ID : 133940 | SKU : TG-STD | Référence : TG-STD | L : 10,81 mm | L1 : 1,70 mm | L2 : 0,30 mm | W : 3,18 mm | W1 : 0,30 mm | H : 0,59 mm | H1 : 0,36 mm | V : 70° | V1 : 40° | V2 : 30° | V3 : 70° | V4 : 5° | PN

Médias complémentaires
Complément technique disponible (fiche produit PDF).

caractéristiques / spécifications techniques

• Longueur totale (L) : 10,81 mm
• Distance entre points centraux (L1) : 1,70 mm
• Longueur de surface de contact (L2) : 0,30 mm
• Largeur totale (W) : 3,18 mm
• Largeur de la surface de serrage (W1) : 0,30 mm
• Hauteur (H) : 0,59 mm
• Hauteur de dent (H1) : 0,36 mm
• Angle encoche surface de serrage : 70°
• Angle de dent : 40°
• Angle d'encoche : 30°
• Angle encoche dans surface de serrage : 70°
• Angle de conicité / forme triangulaire : 5°
• Matériau : carbure lié avec revêtement dur (conçu pour pénétrer l'acier)
• Application : inserts de bridage pour acier ; adapté à l'usinage 5 axes ; effet d'enfoncement empêchant le soulèvement
