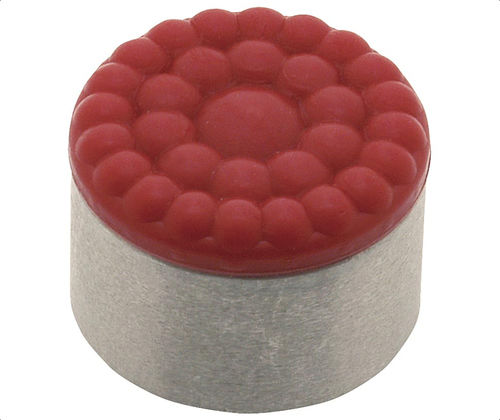

Insert fileté CSRP-URen inoxen polyuréthanerond
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- fileté
- Matériau
- en inox, en polyuréthane
- Forme
- rond
- Autres caractéristiques
- aveugle
- Diamètre intérieur
Max: 16 mm
(0,63 in)Min: 8 mm
(0,31 in)- Diamètre extérieur
Max: 15,88 mm
(0,63 in)Min: 7,94 mm
(0,31 in)- Longueur
6,35 mm
(0,25 in)
Description
Description
Une surface en uréthane est liée de façon permanente à une pastille en acier inoxydable série 300. L'uréthane non marquant et non tachant protège les surfaces de travail délicates et offre une bonne résistance à l'abrasion et à l'usure.
La texture 'bubbled' du dessus en uréthane assure une prise ferme et permet à l'air de s'échapper, évitant ainsi la création d'un effet de succion entre la surface de contact et le dessus de la pastille lors de la compression.
Les dessus en uréthane sont disponibles en trois duromètres Shore A pour répondre à différents besoins d'application. Taraudage en sac pour montage par l'arrière. Les valeurs de compression correspondent au poids nécessaire pour comprimer la surface en uréthane de 0.032 in pour une pastille de 0.08 in d'épaisseur et de 0.042 in pour une pastille de 0.12 in ; ces valeurs varient avec la température et d'autres facteurs environnementaux.
CHOIX DU DUROMÈTRE
Options de pièces
ID | SKU | Numéro de pièce | Filetage | D (in) | D1 (in) | L (in) | H (in) | F x 45° (in) | Duromètre (Shore A) | Couleur | Épaisseur uréthane (in) | Compression (lbs)
100956 | CSRP-305-35UR | CSRP-305-35UR | #8-32 | 0.315 | 5/16 | 1/4 | 1/2 | 0.03 | 35 | Yellow | 0.08 | 10
100957 | CSRP-305-60UR | CSRP-305-60UR | #8-32 | 0.315 | 5/16 | 1/4 | 1/2 | 0.03 | 60 | Blue | 0.08 | 30
100965 | CSRP-305-80UR | CSRP-305-80UR | #8-32 | 0.315 | 5/16 | 1/4 | 1/2 | 0.03 | 80 | Red | 0.08 | 45
100972 | CSRP-405-35UR | CSRP-405-35UR | #10-32 | 0.394 | 3/8 | 1/4 | 1/2 | 0.03 | 35 | Yellow | 0.08 | 12
100990 | CSRP-405-60UR | CSRP-405-60UR | #10-32 | 0.394 | 3/8 | 1/4 | 1/2 | 0.03 | 60 | Blue | 0.08 | 35
100992 | CSRP-405-80UR | CSRP-405-80UR | #10-32 | 0.394 | 3/8 | 1/4 | 1/2 | 0.03 | 80 | Red | 0.08 | 90
101012 | CSRP-53-60UR | CSRP-53-60UR | #10-32 | 0.512 | 1/2 | 1/4 | 1/2 | 0.03 | 60 | Blue | 0.08 | 75
101017 | CSRP-53-80UR | CSRP-53-80UR | #10-32 | 0.512 | 1/2 | 1/4 | 1/2 | 0.03 | 80 | Red | 0.08 | 190
101021 | CSRP-625-35UR | CSRP-625-35UR | 1/4-28 | 0.630 | 5/8 | 1/4 | 1/2 | 0.03 | 35 | Yellow | 0.08 | 80
101027 | CSRP-625-60UR | CSRP-625-60UR | 1/4-28 | 0.630 | 5/8 | 1/4 | 1/2 | 0.03 | 60 | Blue | 0.08 | 160
Remarques
Taraudage en sac pour montage par l'arrière. Les valeurs de compression correspondent au poids nécessaire pour comprimer la surface en uréthane de 0.032 in pour la pastille de 0.08 in et de 0.042 in pour la pastille de 0.12 in. Les valeurs varient selon la température et les conditions environnementales.
Caractéristiques techniques
Applications
Une surface en uréthane est liée de façon permanente à une pastille en acier inoxydable série 300. L'uréthane non marquant et non tachant protège les surfaces de travail délicates et offre une bonne résistance à l'abrasion et à l'usure.
La texture 'bubbled' du dessus en uréthane assure une prise ferme et permet à l'air de s'échapper, évitant ainsi la création d'un effet de succion entre la surface de contact et le dessus de la pastille lors de la compression.
Les dessus en uréthane sont disponibles en trois duromètres Shore A pour répondre à différents besoins d'application. Taraudage en sac pour montage par l'arrière. Les valeurs de compression correspondent au poids nécessaire pour comprimer la surface en uréthane de 0.032 in pour une pastille de 0.08 in d'épaisseur et de 0.042 in pour une pastille de 0.12 in ; ces valeurs varient avec la température et d'autres facteurs environnementaux.
CHOIX DU DUROMÈTRE
- 35 Duromètre : pour applications très légères. Dureté comparable à une gomme à effacer souple ; peut se déchirer en cas de cisaillement.
- 60 Duromètre : pour applications moyennes. Dureté comparable à un pneu automobile ; bon compromis adhérence/durabilité.
- 80 Duromètre : pour applications lourdes. Dureté proche du talon d'une chaussure habillée ; très résistante à la déchirure et à l'abrasion.
Options de pièces
ID | SKU | Numéro de pièce | Filetage | D (in) | D1 (in) | L (in) | H (in) | F x 45° (in) | Duromètre (Shore A) | Couleur | Épaisseur uréthane (in) | Compression (lbs)
100956 | CSRP-305-35UR | CSRP-305-35UR | #8-32 | 0.315 | 5/16 | 1/4 | 1/2 | 0.03 | 35 | Yellow | 0.08 | 10
100957 | CSRP-305-60UR | CSRP-305-60UR | #8-32 | 0.315 | 5/16 | 1/4 | 1/2 | 0.03 | 60 | Blue | 0.08 | 30
100965 | CSRP-305-80UR | CSRP-305-80UR | #8-32 | 0.315 | 5/16 | 1/4 | 1/2 | 0.03 | 80 | Red | 0.08 | 45
100972 | CSRP-405-35UR | CSRP-405-35UR | #10-32 | 0.394 | 3/8 | 1/4 | 1/2 | 0.03 | 35 | Yellow | 0.08 | 12
100990 | CSRP-405-60UR | CSRP-405-60UR | #10-32 | 0.394 | 3/8 | 1/4 | 1/2 | 0.03 | 60 | Blue | 0.08 | 35
100992 | CSRP-405-80UR | CSRP-405-80UR | #10-32 | 0.394 | 3/8 | 1/4 | 1/2 | 0.03 | 80 | Red | 0.08 | 90
101012 | CSRP-53-60UR | CSRP-53-60UR | #10-32 | 0.512 | 1/2 | 1/4 | 1/2 | 0.03 | 60 | Blue | 0.08 | 75
101017 | CSRP-53-80UR | CSRP-53-80UR | #10-32 | 0.512 | 1/2 | 1/4 | 1/2 | 0.03 | 80 | Red | 0.08 | 190
101021 | CSRP-625-35UR | CSRP-625-35UR | 1/4-28 | 0.630 | 5/8 | 1/4 | 1/2 | 0.03 | 35 | Yellow | 0.08 | 80
101027 | CSRP-625-60UR | CSRP-625-60UR | 1/4-28 | 0.630 | 5/8 | 1/4 | 1/2 | 0.03 | 60 | Blue | 0.08 | 160
Remarques
Taraudage en sac pour montage par l'arrière. Les valeurs de compression correspondent au poids nécessaire pour comprimer la surface en uréthane de 0.032 in pour la pastille de 0.08 in et de 0.042 in pour la pastille de 0.12 in. Les valeurs varient selon la température et les conditions environnementales.
Caractéristiques techniques
- Modèle : CSRP-UR
- Famille / type : Inserts de préhension (ronds)
- Forme : Rond
- Matériau de base : pastille en acier inoxydable série 300
- Surface : SofTop® uréthane collé en permanence sur l'acier inoxydable
- Texture : dessus en uréthane 'bubbled' permettant l'évacuation de l'air et empêchant la succion
- Montage : taraudage en sac pour montage par l'arrière (taraudé)
- Filetages / diamètres exemples : #8-32 (0.315 in), #10-32 (0.394 in / 0.512 in), 1/4-28 (0.630 in)
- Diamètres disponibles (exemples) : 5/16, 3/8, 1/2, 5/8 (in)
- Duromètres disponibles : 35, 60, 80 Shore A (codage couleur)
- Code couleur : 35 = Yellow, 60 = Blue, 80 = Red
- Épaisseur uréthane typique : 0.08 in
- Compression de charge : valeurs par SKU listées dans Options de pièces (lbs)
- Applications : protection des surfaces délicates, contact non marquant, surface de préhension résistante à l'abrasion
Applications
- Protection des surfaces délicates et des pièces finies pendant la manutention et l'assemblage
- Points de contact non marquants pour gabarits, appuis et patins
- Remplacement ou amélioration des pastilles métalliques lorsque la préhension et la protection de surface sont requises
