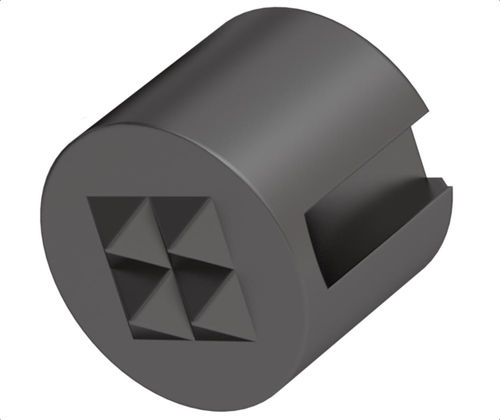

Insert fileté FSC series

en carbure monoblocrond

Description
La série FSC regroupe des grippers ronds en carbure monobloc conçus pour les applications industrielles à forte usure et forte charge. La denture diamantée assure une prise positive sur la pièce ; des variantes avec différents profils de dents et configurations de montage permettent l'utilisation en fixation arrière ou par vis de pression.

Options de pièces / variantes clés

• FSC-070 / FSC-070-4 — D = 1/2", L = 5/16", option filetage #10-32, denture Fine ou 4-Point.
• FSC-20-4-SL / FSC-20-SF-SL — D = 1/4", L1 = .04", style whistle-stop, profils 4-Point ou SF.
• FSC-30-4-SL / FSC-30-SL — D = 5/16", whistle-stop, options EF ou 4-Point.
• FSC-40-4-SL / FSC-40-SL — D = 3/8", whistle-stop, options EF ou 4-Point.
• FSC-841 / FSC-844 — Configurations side-flat avec filetage #10-32, dimensions H / H1 variées.

Médias disponibles

• Fiche technique Gripper (PDF).
• Images produit (exemples de grippers en carbure monobloc / FSC-ROUND).

Caractéristiques clés

• Matériau : carbure monobloc pour applications à forte usure et forte charge.
• Profils de dents : denture diamantée — profils disponibles : Fine, 4-Point, SF, EF.
• Montage : taraudage en aveugle pour montage arrière ; plat sur Ø extérieur pour montage par vis de pression ; whistle-stop et side-flat selon références.
• Options de filetage : certaines variantes avec #10-32 ; whistle-stop et side-flat souvent non filetées.
• Dimensions typiques : diamètres D = 1/2", 1/4", 5/16", 3/8" avec L / L1 et H correspondants selon référence.
• F x 45° typique : environ .02" ou .03" selon la pièce.
• Famille produit : inserts gripper série FSC.
