Insert fileté MCT series
en acieren carburerond

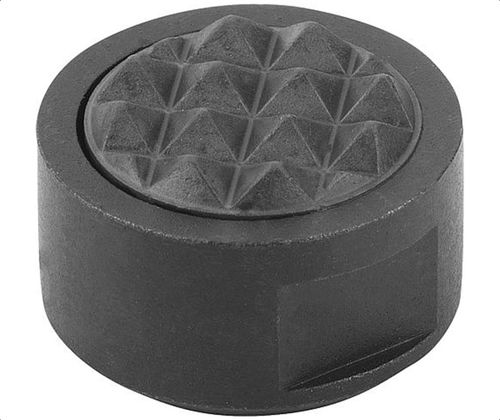

Insert fileté - MCT series - Fixtureworks - en acier / en carbure / rond
Insert fileté - MCT series - Fixtureworks - en acier / en carbure / rond
Insert fileté - MCT series - Fixtureworks - en acier / en carbure / rond - image - 2
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de Fixtureworks

Caractéristiques

Type
fileté
Matériau
en acier, en carbure
Forme
rond
Applications
pour métal
Diamètre intérieur

Min: 7,94 mm
(0,31 in)

Max: 19,05 mm
(0,75 in)

Diamètre extérieur

Min: 10 mm
(0,39 in)

Max: 25 mm
(0,98 in)

Longueur

Min: 6,83 mm
(0,27 in)

Max: 8,83 mm
(0,35 in)

Description

Description du produit
La semelle de préhension en carbure dentée est brasée sur un corps en acier allié trempé. Taraudage borgne pour montage par l'arrière; plats sur le diamètre extérieur pour montage par vis de serrage, assurant une fixation sûre et un positionnement reproductible.

Options de pièces
  • MCT-100 — Filetage: M5x0.80; D: 10 mm; D1: 5/16; L: 6.83; L1: .80; H: 10 mm; H1: 4.75 mm; H2: 4.5 mm; F x 45°: .8; Motif de denture: EF
  • MCT-102 — Filetage: M5x0.80; D: 10 mm; D1: 5/16; L: 8.83; L1: .80; H: 12 mm; H1: 4.75 mm; H2: 6.0 mm; F x 45°: .8; Motif de denture: EF
  • MCT-120 — Filetage: M5x0.80; D: 12 mm; D1: 3/8; L: 6.83; L1: .80; H: 10 mm; H1: 4.75 mm; H2: 4.5 mm; F x 45°: .8; Motif de denture: Fine
  • MCT-122 — Filetage: M5x0.80; D: 12 mm; D1: 3/8; L: 8.83; L1: .80; H: 12 mm; H1: 4.75 mm; H2: 6.0 mm; F x 45°: .8; Motif de denture: Fine
  • MCT-160 — Filetage: M6x1.00; D: 16 mm; D1: 1/2; L: 6.83; L1: .80; H: 10 mm; H1: 4.75 mm; H2: 4.5 mm; F x 45°: .8; Motif de denture: Fine
  • MCT-162 — Filetage: M6x1.00; D: 16 mm; D1: 1/2; L: 8.83; L1: .80; H: 12 mm; H1: 4.75 mm; H2: 6.0 mm; F x 45°: .8; Motif de denture: Fine
  • MCT-200 — Filetage: M6x1.00; D: 20 mm; D1: 5/8; L: 6.83; L1: .80; H: 10 mm; H1: 4.75 mm; H2: 4.5 mm; F x 45°: .8; Motif de denture: Fine
  • MCT-202 — Filetage: M6x1.00; D: 20 mm; D1: 5/8; L: 8.83; L1: .80; H: 12 mm; H1: 4.75 mm; H2: 6.0 mm; F x 45°: .8; Motif de denture: Fine
  • MCT-250 — Filetage: M6x1.00; D: 25 mm; D1: 3/4; L: 6.83; L1: .80; H: 10 mm; H1: 4.75 mm; H2: 4.5 mm; F x 45°: .8; Motif de denture: Fine
  • MCT-252 — Filetage: M6x1.00; D: 25 mm; D1: 3/4; L: 8.83; L1: .80; H: 12 mm; H1: 4.75 mm; H2: 6.0 mm; F x 45°: .8; Motif de denture: Fine


Caractéristiques / Spécifications techniques
  • Construction: semelle de préhension en carbure dentée brasée sur un corps en acier allié trempé
  • Montage: taraudage borgne pour montage par l'arrière; plats sur le diamètre extérieur pour montage par vis de serrage
  • Série: série MCT
  • Motifs de denture disponibles: EF et Fine
  • Taille de filetage disponibles: M5x0.80 et M6x1.00
  • Numéros de pièces / tailles disponibles: MCT-100, MCT-102, MCT-120, MCT-122, MCT-160, MCT-162, MCT-200, MCT-202, MCT-250, MCT-252


Applications
  • Maintien de pièces, montages, outillage en bout de bras et autres applications industrielles de serrage nécessitant une morsure précise et un montage reproductible
