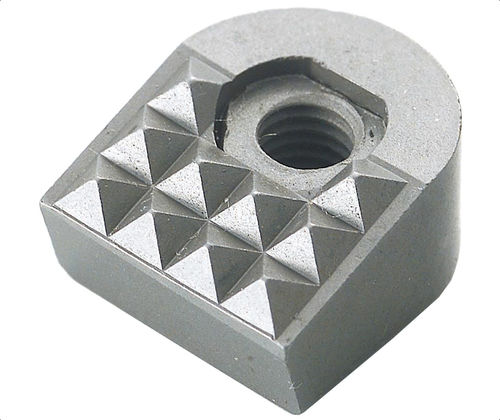

Insert fileté FSC

en acieren carbure monobloc

Présentation
Inserts de préhension en carbure monobloc conçus pour des applications à forte usure et fortes charges. Faces dentelées pour un maintien positif ; motifs de dents disponibles : fin, 4 points, droit, angulaire. Inserts inclinés à 15° pour s'adapter aux mors rockers Woodworth, Maxi-Grip et Ultra-Grip. Taraudage avec trou traversant ; variantes pouces et métriques disponibles.

Types de produits

• ID 100881 — Réf. FSC-127-10 — Filetage #10-32 — L .65 in — L1 .60 in — W 9/16 in — H 3/8 in — V 15° — F x 45° .03 in — Denture : Fine
• ID 100883 — Réf. FSC-127-4 — Filetage #10-32 — L .65 in — L1 .60 in — W 9/16 in — H 3/8 in — V 15° — F x 45° .03 in — Denture : 4-Point
• ID 100915 — Réf. FSC-130-4 — Filetage #10-32 — L .65 in — L1 .60 in — W 9/16 in — H 3/8 in — V 15° — F x 45° .03 in — Denture : Straight
• ID 100921 — Réf. FSC-145-5 — Filetage #10-32 — L .65 in — L1 .60 in — W 9/16 in — H 3/8 in — V 15° — F x 45° .03 in — Denture : Angular
• ID 100924 — Réf. MFSC-127-10 — Filetage M5x0.8 — L .65 in — L1 .60 in — W 9/16 in — H 3/8 in — V 15° — F x 45° .03 in — Denture : Fine
• ID 100927 — Réf. MFSC-127-4 — Filetage M5x0.8 — L .65 in — L1 .60 in — W 9/16 in — H 3/8 in — V 15° — F x 45° .03 in — Denture : 4-Point
• ID 100941 — Réf. MFSC-130-4 — Filetage M5x0.8 — L .65 in — L1 .60 in — W 9/16 in — H 3/8 in — V 15° — F x 45° .03 in — Denture : Straight
• ID 100948 — Réf. MFSC-145-5 — Filetage M5x0.8 — L .65 in — L1 .60 in — W 9/16 in — H 3/8 in — V 15° — F x 45° .03 in — Denture : Angular
• ID 100891 — Réf. FSC-127-4-10MM — Filetage #10-32 — L .65 in — L1 .60 in — W .39 in (10 mm) — H 3/8 in — V 15° — F x 45° .03 in — Denture : 4-Point
• ID 100905 — Réf. FSC-130-2-10MM — Filetage #10-32 — L .65 in — L1 .60 in — W .39 in (10 mm) — H 3/8 in — V 15° — F x 45° .03 in — Denture : Straight

Médias (disponibles)

• Fiche technique Gripper (PDF)
• Photo produit : FSC-ANGLE GRIP - solid carbide with steel threaded insert

Caractéristiques / spécifications techniques

• Série / Dénomination commerciale : FSC
• Matériau : carbure monobloc (pour applications à forte usure et fortes charges)
• Denture : dentelé pour maintien positif; motifs disponibles : Fine, 4-Point, Straight, Angular
• Angle : 15° (conçu pour mors rocker Woodworth, Maxi-Grip et Ultra-Grip)
• Taraudage : trou traversant (variantes pouces et métriques disponibles)
• Options de filetage : #10-32 (pouce) et M5x0.8 (métrique)
• Dimensions typiques (pouces sauf indication) : L = .65, L1 = .60, H = 3/8, F x 45° = .03
• Largeurs : 9/16 in ou .39 in (10 mm) pour variantes métriques
• Exemples de références : FSC-127-10, FSC-127-4, FSC-130-4, FSC-145-5, MFSC-127-10, MFSC-127-4, MFSC-130-4, MFSC-145-5, FSC-127-4-10MM, FSC-130-2-10MM
• Utilisation typique : inserts de préhension pour mors rocker dans des applications exigeantes de maintien
