Insert fileté MCT series
en acieren carburecarré

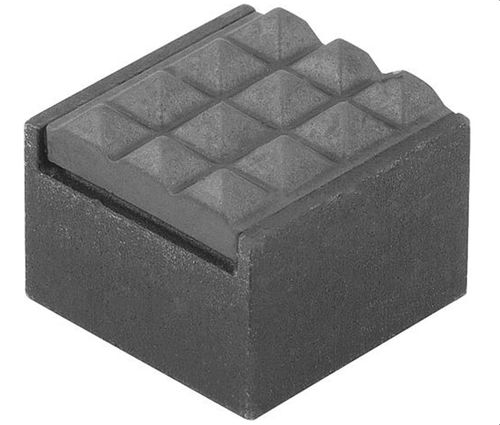

Insert fileté - MCT series - Fixtureworks - en acier / en carbure / carré
Insert fileté - MCT series - Fixtureworks - en acier / en carbure / carré
Insert fileté - MCT series - Fixtureworks - en acier / en carbure / carré - image - 2
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de Fixtureworks

Caractéristiques

Type
fileté
Matériau
en acier, en carbure
Forme
carré
Applications
pour métal
Autres caractéristiques
aveugle
Diamètre extérieur

5 mm
(0,2 in)

Longueur

Max: 12 mm
(0,47 in)

Min: 11,87 mm
(0,47 in)

Description

Présentation du produit
Taraud pour alésage borgne conçu pour un montage côté arrière. Constitué d'un patin de préhension denté en carbure brasé sur un corps en acier allié traité thermiquement. Adapté aux applications d'assemblage en alésage borgne nécessitant un serrage précis et une liaison filetée.

Types de produit
  • MCT — Inserts de préhension — Carré, pointe en carbure, denture en diamant, taraudé (métrique)

Table des pièces
ID | SKU | Référence | Filetage (mm) | L (mm) +0/-0.13 | L1 (mm) | W (mm) +0/-0.13 | W1 (mm) | H (mm) +0/-0.13 | F X 45° | Motif de dent
100709 | MCT-9120 | MCT-9120 | M5x0.80 | 12 | 6.96 | 12 | 13/32 | 10 | .80 | Fine
100712 | MCT-9122 | MCT-9122 | M5x0.80 | 12 | 8.94 | 12 | 13/32 | 12 | .80 | Fine

Options de pièce
  • Hauteur totale (mm) : 10 ou 12

Caractéristiques techniques
  • Montage : Taraud pour alésage borgne, montage côté arrière (variante montage latéral disponible séparément)
  • Matériau / construction : Patin de préhension denté en carbure brasé sur corps en acier allié traité thermiquement
  • Motif de dent : Fin
  • Filetage : M5 x 0.80
  • Références disponibles : MCT-9120, MCT-9122
  • Dimensions clés : se reporter à la table des pièces pour L, L1, W, W1, H
